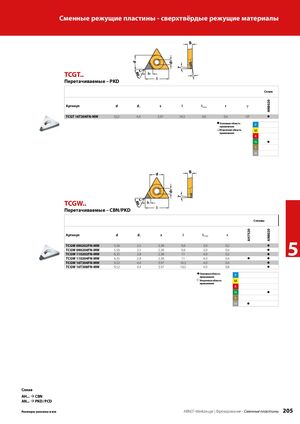

TCGT..
Перетачиваемые – PKD
| Артикул | d | d | s | l | l |
| 1 | 1min | ||||
| TCGT 16T304FN-MW | 9,52 | 4,4 | 3,97 | 16,5 | 4,0 |
Сплав
r γ
0,4 10° l
l Основная область P применения l Вторичная область M применения
K N l S H
TCGW..
Перетачиваемые – CBN/PKD
Сплавы
| Артикул | d | d | s | l | l | r | |
| 1 | 1min | 5 | |||||
| TCGW 090202FN-MW | 5,56 | 2,5 | 2,38 | 9,6 | 3,0 | 0,2 | l |
| TCGW 090204FN-MW | 5,56 | 2,5 | 2,38 | 9,6 | 3,0 | 0,4 | l |
| TCGW 110202FN-MW | 6,35 | 2,8 | 2,38 | 11 | 4,0 | 0,2 | l |
| TCGW 110204FN-MW | 6,35 | 2,8 | 2,38 | 11 | 4,0 | 0,4 | l l |
| TCGW 16T304FN-MW | 9,52 | 4,4 | 3,97 | 16,5 | 4,0 | 0,4 | l |
| TCGW 16T308FN-MW | 9,52 | 4,4 | 3,97 | 16,5 | 4,0 | 0,8 | l |
l Основная область P применения l Вторичная область M применения
K N l S H l
