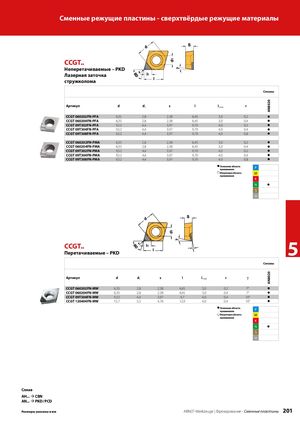

CCGT..
Неперетачиваемые – PKD
Лазерная заточка
стружколома
Сплавы
| Артикул | d | d | s | l | l | r | |
| 1 | 1min | ||||||
| CCGT 060202FN-PFA | 6,35 | 2,8 | 2,38 | 6,45 | 3,0 | 0,2 | l |
| CCGT 060204FN-PFA | 6,35 | 2,8 | 2,38 | 6,45 | 3,0 | 0,4 | l |
| CCGT 09T302FN-PFA | 9,52 | 4,4 | 3,97 | 9,70 | 4,0 | 0,2 | l |
| CCGT 09T304FN-PFA | 9,52 | 4,4 | 3,97 | 9,70 | 4,0 | 0,4 | l |
| CCGT 09T308FN-PFA | 9,52 | 4,4 | 3,97 | 9,70 | 4,0 | 0,8 | l |
| CCGT 060202FN-PMA | 6,35 | 2,8 | 2,38 | 6,45 | 3,0 | 0,2 | l |
| CCGT 060204FN-PMA | 6,35 | 2,8 | 2,38 | 6,45 | 3,0 | 0,4 | l |
| CCGT 09T302FN-PMA | 9,52 | 4,4 | 3,97 | 9,70 | 4,0 | 0,2 | l |
| CCGT 09T304FN-PMA | 9,52 | 4,4 | 3,97 | 9,70 | 4,0 | 0,4 | l |
| CCGT 09T308FN-PMA | 9,52 | 4,4 | 3,97 | 9,70 | 4,0 | 0,8 | l |
l Основная область P применения l Вторичная область M применения
K N l S H
5
| CCGT.. Перетачиваемые | – PKD | |||||
| Сплавы | ||||||
| Артикул | d | d1 | s | l | l1min | r γ AN8020 |
| CCGT 060202FN-MW | 6,35 | 2,8 | 2,38 | 6,45 | 3,0 | 0,2 7° l |
| CCGT 060204FN-MW | 6,35 | 2,8 | 2,38 | 6,45 | 3,0 | 0,4 7° l |
| CCGT 09T304FN-MW | 9,52 | 4,4 | 3,97 | 9,7 | 4,0 | 0,4 10° l |
| CCGT 120404FN-MW | 12,7 | 5,5 | 4,76 | 12,9 | 4,0 | 0,4 10° l |
| P M K N l S H lОсновная область применения lВторичная область применения |
