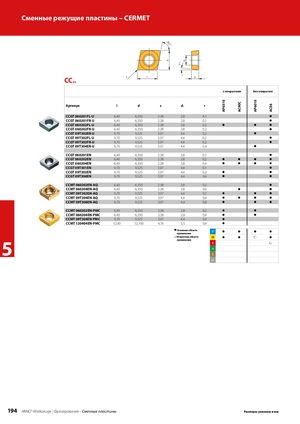

CC.. с покрытием без покрытия
| Артикул | l | d | s | d | r | ||||
| 1 | |||||||||
| CCGT 060201FL-U | 6,40 | 6,350 | 2,38 | 2,8 | 0,1 | l | |||
| CCGT 060201FR-U | 6,40 | 6,350 | 2,38 | 2,8 | 0,1 | l | |||
| CCGT 060202FL-U | 6,40 | 6,350 | 2,38 | 2,8 | 0,2 | l | l | l | |
| CCGT 060202FR-U | 6,40 | 6,350 | 2,38 | 2,8 | 0,2 | l | |||
| CCGT 09T302ER-U | 9,70 | 9,525 | 3,97 | 4,4 | 0,2 | l | |||
| CCGT 09T302FL-U | 9,70 | 9,525 | 3,97 | 4,4 | 0,2 | l | |||
| CCGT 09T302FR-U | 9,70 | 9,525 | 3,97 | 4,4 | 0,2 | l | |||
| CCGT 09T304ER-U | 9,70 | 9,525 | 3,97 | 4,4 | 0,4 | l | |||
| CCGT 060201EN | 6,40 | 6,350 | 2,38 | 2,8 | 0,1 | l | |||
| CCGT 060202EN | 6,40 | 6,350 | 2,38 | 2,8 | 0,2 | l | l | l | l |
| CCGT 060204EN | 6,40 | 6,350 | 2,38 | 2,8 | 0,4 | l | l | l | l |
| CCGT 09T301EN | 9,70 | 9,525 | 3,97 | 4,4 | 0,1 | l | |||
| CCGT 09T302EN | 9,70 | 9,525 | 3,97 | 4,4 | 0,2 | l | l | ||
| CCGT 09T304EN | 9,70 | 9,525 | 3,97 | 4,4 | 0,4 | l | l | ||
| CCMT 060202EN-AQ | 6,40 | 6,350 | 2,38 | 2,8 | 0,2 | l | |||
| CCMT 060204EN-AQ | 6,40 | 6,350 | 2,38 | 2,8 | 0,4 | l | l | ||
| CCMT 09T302EN-AQ | 9,70 | 9,525 | 3,97 | 4,4 | 0,2 | l | l | l | |
| CCMT 09T304EN-AQ | 9,70 | 9,525 | 3,97 | 4,4 | 0,4 | l | l | l | l |
| CCMT 09T308EN-AQ | 9,70 | 9,525 | 3,97 | 4,4 | 0,8 | l | l | l | |
| CCMT 060202EN-PMC | 6,40 | 6,350 | 2,38 | 2,8 | 0,2 | l | l | ||
| CCMT 060204EN-PMC | 6,40 | 6,350 | 2,38 | 2,8 | 0,4 | l | l | ||
| CCMT 09T304EN-PMC | 9,70 | 9,525 | 3,97 | 4,4 | 0,4 | l | |||
| CCMT 120404EN-PMC | 12,90 | 12,700 | 4,76 | 5,5 | 0,4 | l | |||
| l Основная область | P l | l | l | l | |||||
| применения | |||||||||
| 5 | l Вторичная область | M l | l | l | l |
применения K l N S
H
