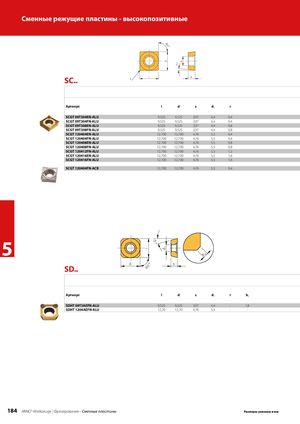

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 183
Навигация
Каталог ARNO тиски станочные
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO монолитный осевой инструмент
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO концевые твердосплавные фрезы AFV
SC.. С покрытием Без покрытия
| Артикул | l | d | s | d1 | r |
| SCGT 09T304EN-ALU | 9,525 | 9,525 | 3,97 | 4,4 | 0,4 |
| SCGT 09T304FN-ALU | 9,525 | 9,525 | 3,97 | 4,4 | 0,4 |
| SCGT 09T308EN-ALU | 9,525 | 9,525 | 3,97 | 4,4 | 0,8 |
| SCGT 09T308FN-ALU | 9,525 | 9,525 | 3,97 | 4,4 | 0,8 |
| SCGT 120404EN-ALU | 12,700 | 12,700 | 4,76 | 5,5 | 0,4 |
| SCGT 120404FN-ALU | 12,700 | 12,700 | 4,76 | 5,5 | 0,4 |
| SCGT 120408EN-ALU | 12,700 | 12,700 | 4,76 | 5,5 | 0,8 |
| SCGT 120408FN-ALU | 12,700 | 12,700 | 4,76 | 5,5 | 0,8 |
| SCGT 120412FN-ALU | 12,700 | 12,700 | 4,76 | 5,5 | 1,2 |
| SCGT 120416EN-ALU | 12,700 | 12,700 | 4,76 | 5,5 | 1,6 |
| SCGT 120416FN-ALU | 12,700 | 12,700 | 4,76 | 5,5 | 1,6 |
| SCGT 120404FN-ACB | 12,700 | 12,700 | 4,76 | 5,5 | 0,4 |
5
SD..
Без С покрытием покрытия
| Артикул | l | d | s | d1 | r bs |
| SDHT 09T3AEFN-ALU | 9,525 | 9,525 | 3,97 | 4,4 | - 1,8 |
| SDHT 1204AEFN-ALU | 12,70 | 12,70 | 4,76 | 5,5 | - - |
