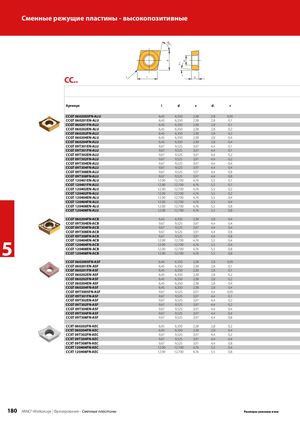

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 179
Навигация
Каталог ARNO тиски станочные
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO монолитный осевой инструмент
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO концевые твердосплавные фрезы AFV
CC.. С покрытием Без покрытия
| Артикул | l | d | s | d1 | r |
| CCGT 0602005FN-ALU | 6,45 | 6,350 | 2,38 | 2,8 | 0,05 |
| CCGT 060201EN-ALU | 6,45 | 6,350 | 2,38 | 2,8 | 0,1 |
| CCGT 060201FN-ALU | 6,45 | 6,350 | 2,38 | 2,8 | 0,1 |
| CCGT 060202EN-ALU | 6,45 | 6,350 | 2,38 | 2,8 | 0,2 |
| CCGT 060202FN-ALU | 6,45 | 6,350 | 2,38 | 2,8 | 0,2 |
| CCGT 060204EN-ALU | 6,45 | 6,350 | 2,38 | 2,8 | 0,4 |
| CCGT 060204FN-ALU | 6,45 | 6,350 | 2,38 | 2,8 | 0,4 |
| CCGT 09T301EN-ALU | 9,67 | 9,525 | 3,97 | 4,4 | 0,1 |
| CCGT 09T301FN-ALU | 9,67 | 9,525 | 3,97 | 4,4 | 0,1 |
| CCGT 09T302EN-ALU | 9,67 | 9,525 | 3,97 | 4,4 | 0,2 |
| CCGT 09T302FN-ALU | 9,67 | 9,525 | 3,97 | 4,4 | 0,2 |
| CCGT 09T304EN-ALU | 9,67 | 9,525 | 3,97 | 4,4 | 0,4 |
| CCGT 09T304FN-ALU | 9,67 | 9,525 | 3,97 | 4,4 | 0,4 |
| CCGT 09T308EN-ALU | 9,67 | 9,525 | 3,97 | 4,4 | 0,8 |
| CCGT 09T308FN-ALU | 9,67 | 9,525 | 3,97 | 4,4 | 0,8 |
| CCGT 120401EN-ALU | 12,90 | 12,700 | 4,76 | 5,5 | 0,1 |
| CCGT 120401FN-ALU | 12,90 | 12,700 | 4,76 | 5,5 | 0,1 |
| CCGT 120402EN-ALU | 12,90 | 12,700 | 4,76 | 5,5 | 0,2 |
| CCGT 120402FN-ALU | 12,90 | 12,700 | 4,76 | 5,5 | 0,2 |
| CCGT 120404EN-ALU | 12,90 | 12,700 | 4,76 | 5,5 | 0,4 |
| CCGT 120404FN-ALU | 12,90 | 12,700 | 4,76 | 5,5 | 0,4 |
| CCGT 120408EN-ALU | 12,90 | 12,700 | 4,76 | 5,5 | 0,8 |
| CCGT 120408FN-ALU | 12,90 | 12,700 | 4,76 | 5,5 | 0,8 |
| CCGT 060204FN-ACB | 6,45 | 6,350 | 2,38 | 2,8 | 0,4 |
| CCGT 09T304EN-ACB | 9,67 | 9,525 | 3,97 | 4,4 | 0,4 |
| CCGT 09T304FN-ACB | 9,67 | 9,525 | 3,97 | 4,4 | 0,4 |
| CCGT 09T308EN-ACB | 9,67 | 9,525 | 3,97 | 4,4 | 0,8 |
| CCGT 09T308FN-ACB | 9,67 | 9,525 | 3,97 | 4,4 | 0,8 |
| CCGT 120404EN-ACB | 12,90 | 12,700 | 4,76 | 5,5 | 0,4 |
| CCGT 120404FN-ACB | 12,90 | 12,700 | 4,76 | 5,5 | 0,4 |
| CCGT 120408EN-ACB | 12,90 | 12,700 | 4,76 | 5,5 | 0,8 |
| CCGT 120408FN-ACB | 12,90 | 12,700 | 4,76 | 5,5 | 0,8 |
| CCGT 0602005FN-ASF | 6,45 | 6,350 | 2,38 | 2,8 | 0,05 |
| CCGT 060201EN-ASF | 6,45 | 6,350 | 2,38 | 2,8 | 0,1 |
| CCGT 060201FN-ASF | 6,45 | 6,350 | 2,38 | 2,8 | 0,1 |
| CCGT 060202EN-ASF | 6,45 | 6,350 | 2,38 | 2,8 | 0,2 |
| CCGT 060202FN-ASF | 6,45 | 6,350 | 2,38 | 2,8 | 0,2 |
| CCGT 060204EN-ASF | 6,45 | 6,350 | 2,38 | 2,8 | 0,4 |
| CCGT 060204FN-ASF | 6,45 | 6,350 | 2,38 | 2,8 | 0,4 |
| CCGT 09T3005FN-ASF | 9,67 | 9,525 | 3,97 | 4,4 | 0,05 |
| CCGT 09T301FN-ASF | 9,67 | 9,525 | 3,97 | 4,4 | 0,1 |
| CCGT 09T302EN-ASF | 9,67 | 9,525 | 3,97 | 4,4 | 0,2 |
| CCGT 09T302FN-ASF | 9,67 | 9,525 | 3,97 | 4,4 | 0,2 |
| CCGT 09T304EN-ASF | 9,67 | 9,525 | 3,97 | 4,4 | 0,4 |
| CCGT 09T304FN-ASF | 9,67 | 9,525 | 3,97 | 4,4 | 0,4 |
| CCGT 09T308FN-ASF | 9,67 | 9,525 | 3,97 | 4,4 | 0,8 |
| CCXT 060202FN-AEC | 6,45 | 6,350 | 2,38 | 2,8 | 0,2 |
| CCXT 060204FN-AEC | 6,45 | 6,350 | 2,38 | 2,8 | 0,4 |
| CCXT 09T302FN-AEC | 9,67 | 9,525 | 3,97 | 4,4 | 0,2 |
| CCXT 09T304FN-AEC | 9,67 | 9,525 | 3,97 | 4,4 | 0,4 |
| CCXT 09T308FN-AEC | 9,67 | 9,525 | 3,97 | 4,4 | 0,8 |
| CCXT 120404FN-AEC CCXT 120408FN-AEC | 12,90 12,90 | 12,700 12,700 | 4,76 4,76 | 5,5 5,5 | 0,4 0,8 |
