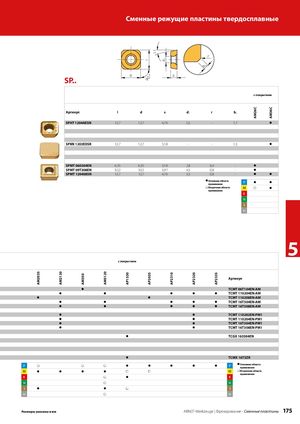

Каталог ARNO фрезы и сменные пластины для фрезерной обработки 2015 - страница 174
Навигация
Каталог ARNO тиски станочные
Каталог ARNO инструмент и сменные пластины для токарной обработки и обработки резьбы
Каталог ARNO оснастка для токарного и фрезерного оборудования
Каталог ARNO монолитный осевой инструмент
Каталог ARNO автоматизированные системы хранения инструмента
Каталог ARNO концевые твердосплавные фрезы AFV
| SP.. | |||||||
| с покрытием | |||||||
| Артикул | l | d | s | d1 | r bs | AM26C AM36C | |
| SPHT 1204AESN | 12,7 | 12,7 | 4,76 | 5,5 | - 1,7 | l | |
| SPKN 1203EDSR | 12,7 | 12,7 | 3,18 | - | - 1,5 | l | |
| SPMT 060304EN | 6,35 | 6,35 | 3,18 | 2,8 | 0,4 - | l | |
| SPMT 09T308EN | 9,52 | 9,52 | 3,97 | 4,5 | 0,8 - | l | |
| SPMT 120408SN | 12,7 | 12,7 | 4,76 | 5,5 | 0,8 - | l l | |
| lОсновная область применения lВторичная область применения | P M K N S H | l l l l |
5
с покрытием
| Артикул | l | d | s | d | r | Артикул | |||||
| 1 | |||||||||||
| TCMT 06T104EN-AM | 6,35 | 3,970 | 1,98 | 2,34 | 0,4 | l | TCMT 06T104EN-AM | ||||
| TCMT 110204EN-AM | 11,00 | 6,350 | 2,38 | 2,8 | 0,4 | l | l | l | l | l | TCMT 110204EN-AM |
| TCMT 110208EN-AM | 11,00 | 6,350 | 2,38 | 2,8 | 0,8 | l | l | TCMT 110208EN-AM | |||
| TCMT 16T304EN-AM | 16,50 | 9,525 | 3,97 | 4,4 | 0,4 | l | l | l | l | l | TCMT 16T304EN-AM |
| TCMT 16T308EN-AM | 16,50 | 9,525 | 3,97 | 4,4 | 0,8 | l | l | l | l | l | TCMT 16T308EN-AM |
| TCMT 110202EN-PM1 | 11,00 | 6,350 | 2,38 | 2,8 | 0,2 | l | l | TCMT 110202EN-PM1 | |||
| TCMT 110204EN-PM1 | 11,00 | 6,350 | 2,38 | 2,8 | 0,4 | l | l | TCMT 110204EN-PM1 | |||
| TCMT 16T304EN-PM1 | 16,50 | 9,525 | 3,97 | 4,4 | 0,4 | l | l | TCMT 16T304EN-PM1 | |||
| TCMT 16T308EN-PM1 | 16,50 | 9,525 | 3,97 | 4,4 | 0,8 | l | l | TCMT 16T308EN-PM1 | |||
| TCGX 163504EN | 16,50 | 9,525 | 3,97 | 4,4 | 0,4 | l | TCGX 163504EN |
TCMX 16T3ZR 16,50 9,525 3,97 4,4 - l TCMX 16T3ZR
| P | l | l | l | l | l | l l l P | l Основная область |
| применения | |||||||
| M | l | l l | l | l | l | M | l Вторичная область |
| применения | |||||||
| K | l | l | K | ||||
| N | l | N | |||||
| S | l | l | l | S | |||
| H | l | H |
