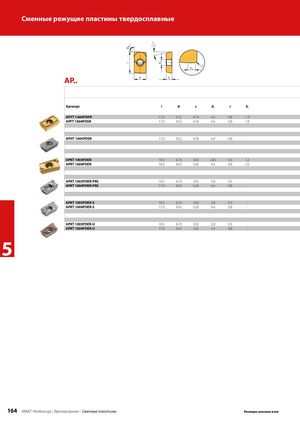

AP.. с покрытием без покрытия
| Артикул | l | d | s | d1 | r | bs |
| APFT 1604PDFR | 17,0 | 9,52 | 4,76 | 4,4 | 0,8 | 1,9 |
| APFT 1604PDSR | 17,0 | 9,52 | 4,76 | 4,4 | 0,8 | 1,9 |
| APHT 1604PDSR | 17,0 | 9,52 | 4,76 | 4,4 | 0,8 | - |
| APKT 1003PDER APKT 1604PDER | 10,5 16,3 | 6,70 9,45 | 3,50 5,26 | 2,85 4,4 | 0,5 0,8 | 1,2 2,5 |
| APKT 1003PDER-PRS | 10,5 | 6,70 | 3,50 | 2,8 | 0,5 | - |
| APKT 1604PDER-PRS | 17,0 | 9,45 | 5,26 | 4,4 | 0,8 | - |
| APKT 1003PDER-S | 10,5 | 6,70 | 3,50 | 2,8 | 0,5 | - |
| APKT 1604PDER-S | 17,0 | 9,45 | 5,26 | 4,4 | 0,8 | - |
| APKT 1003PDER-U | 10,5 | 6,70 | 3,50 | 2,8 | 0,5 | - |
| APKT 1604PDER-U | 17,0 | 9,45 | 5,26 | 4,4 | 0,8 | - |
5 APKT 1604PDER-U 17,0 9,45 5,26 4,4 0,8 - l l APKT 1604PDER-U
