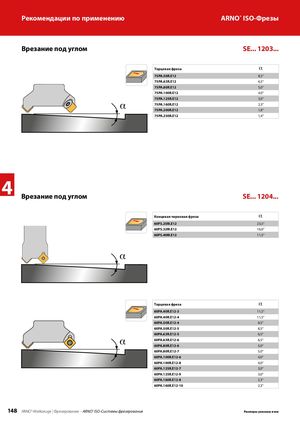

Врезание под углом SE... 1203...
| Торцевая фреза | α |
| 75PA.50R.E12 | 8,5° |
| 75PA.63R.E12 | 6,5° |
| 75PA.80R.E12 | 5,0° |
| 75PA.100R.E12 | 4,0° |
| 75PA.125R.E12 | 3,0° |
| 75PA.160R.E12 | 2,3° |
| 75PA.200R.E12 | 1,8° |
| 75PA.250R.E12 | 1,4° |
4
Врезание под углом SE... 1204...
| Концевая черновая фреза | α |
| 60PS.25RI.E12 | 23,5° |
| 60PS.32RI.E12 | 16,0° |
| 60PS.40RI.E12 | 11,5° |
| Торцевая фреза | α |
| 60PA.40R.E12-3 | 11,5° |
| 60PA.40R.E12-4 | 11,5° |
| 60PA.50R.E12-4 | 8,5° |
| 60PA.50R.E12-5 | 8,5° |
| 60PA.63R.E12-5 | 6,5° |
| 60PA.63R.E12-6 | 6,5° |
| 60PA.80R.E12-6 | 5,0° |
| 60PA.80R.E12-7 | 5,0° |
| 60PA.100R.E12-6 | 4,0° |
| 60PA.100R.E12-8 | 4,0° |
| 60PA.125R.E12-7 | 3,0° |
| 60PA.125R.E12-9 | 3,0° |
| 60PA.160R.E12-8 | 2,3° |
| 60PA.160R.E12-10 | 2,3° |
