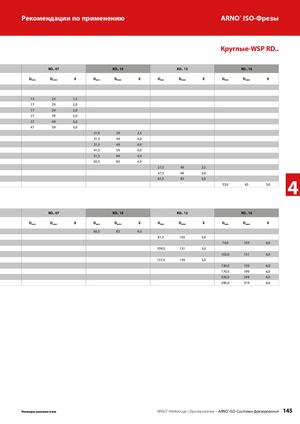

Круглые-WSP RD..
| RD.. 07 | RD.. 10 | RD.. 12 | RD.. 16 | |||||||
| Dмин | Dмакс | X | Dмин | Dмакс | X | Dмин | Dмакс | X | Dмин | Dмакс X |
| 13 | 24 | 1,5 | ||||||||
| 17 | 29 | 2,0 | ||||||||
| 17 | 29 | 2,0 | ||||||||
| 27 | 39 | 3,0 | ||||||||
| 37 | 49 | 3,0 | ||||||||
| 47 | 59 | 3,0 | ||||||||
| 21,0 | 39 | 2,5 | ||||||||
| 31,5 | 49 | 4,0 | ||||||||
| 31,5 | 49 | 4,0 | ||||||||
| 41,5 | 59 | 4,0 | ||||||||
| 51,5 | 69 | 4,0 | ||||||||
| 65,5 | 83 | 4,0 | ||||||||
| 27,5 | 49 | 3,5 | ||||||||
| 47,5 | 69 | 5,0 | ||||||||
| 61,5 | 83 | 5,0 | ||||||||
| 33,0 | 63 3,0 |
Концевая черновая
| ACME40.02.10.D05 | 11 | 19 | 1,5 |
| ACME40.05.20.D05 | 31 | 39 | 2,0 |
| RD.. 07 | RD.. 10 | RD.. 12 | RD.. 16 | ||||||||
| Dмин | Dмакс | X | Dмин | Dмакс | X | Dмин | Dмакс | X | Dмин | Dмакс | X |
| 65,5 | 83 | 4,0 | |||||||||
| 81,5 | 103 | 5,0 | |||||||||
| 74,0 | 103 | 6,0 | |||||||||
| 109,5 | 131 | 5,0 | |||||||||
| 102,0 | 131 | 6,0 | |||||||||
| 137,5 | 159 | 5,0 | |||||||||
| 130,0 | 159 | 6,0 | |||||||||
| 170,0 | 199 | 6,0 | |||||||||
| 220,0 | 249 | 6,0 | |||||||||
| 290,0 | 319 | 6,0 |
