Концевая черновая фреза

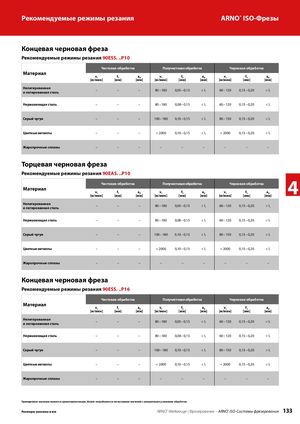

Рекомендуемые режимы резания 90ESS. ..P10
| Чист | овая обрабо | тка | Полу | чистовая обраб | отка | Чер | новая обработ | ка | |
| материал | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] |
| Нелегированная и легированная сталь | – | – | – | 80 – 180 | 0,05 – 0,15 | < l1 | 60 – 120 | 0,15 – 0,20 | < l1 |
| Нержавеющая сталь | – | – | – | 80 – 180 | 0,08 – 0,15 | < l1 | 60 – 120 | 0,15 – 0,20 | < l1 |
| Серый чугун | – | – | – | 100 – 180 | 0,10 – 0,15 | < l1 | 80 – 150 | 0,15 – 0,20 | < l1 |
| Цветные металлы | – | – | – | < 2000 | 0,10 – 0,15 | < l1 | < 2000 | 0,15 – 0,20 | < l1 |
| Жаропрочные сплавы | – | – | – | – | – | – | – | – | – |
Торцевая черновая фреза
| Чист | овая обрабо | тка | Полу | чистовая обраб | отка | Чер | новая обработ | ка | |
| материал | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] |
| Нелегированная и легированная сталь | – | – | – | 80 – 180 | 0,05 – 0,15 | < l1 | 60 – 120 | 0,15 – 0,20 | < l1 |
| Нержавеющая сталь | – | – | – | 80 – 180 | 0,08 – 0,15 | < l1 | 60 – 120 | 0,15 – 0,20 | < l1 |
| Серый чугун | – | – | – | 100 – 180 | 0,10 – 0,15 | < l1 | 80 – 150 | 0,15 – 0,20 | < l1 |
| Цветные металлы | – | – | – | < 2000 | 0,10 – 0,15 | < l1 | < 2000 | 0,15 – 0,20 | < l1 |
| Жаропрочные сплавы | – | – | – | – | – | – | – | – | – |
Концевая черновая фреза
Рекомендуемые режимы резания 90ESS. ..P16
| Чист | овая обрабо | тка | Получ | истовая обраб | отка | Чер | новая обработ | ка | |
| материал | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] | vc [м/мин] | fz [мм] | ap [мм] |
| Нелегированная и легированная сталь | – | – | – | 80 – 180 | 0,05 – 0,15 | < l1 | 60 – 120 | 0,15 – 0,20 | < l1 |
| Нержавеющая сталь | – | – | – | 80 – 180 | 0,08 – 0,15 | < l1 | 60 – 120 | 0,15 – 0,20 | < l1 |
| Серый чугун | – | – | – | 100 – 180 | 0,10 – 0,15 | < l1 | 80 – 150 | 0,15 – 0,20 | < l1 |
| Цветные металлы | – | – | – | < 2000 | 0,10 – 0,15 | < l1 | < 2000 | 0,15 – 0,20 | < l1 |
| Жаропрочные сплавы | – | – | – | – | – | – | – | – | – |
