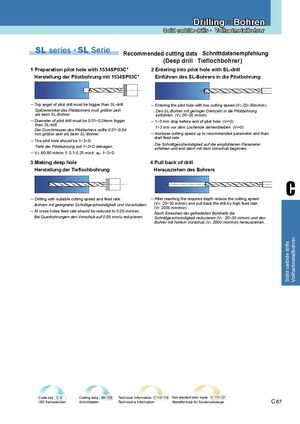

Drilling · Bohren Solid carbide drills · Vollhartmetallbohrer SL series · SL Serie Recommended cutting data · Schnittdatenempfehlung (Deep drill · Tieflochbohrer) 1 Preparation pilot hole with 1534SP03C* 2 Entering into pilot hole with SL-drill Herstellung der Pilotbohrung mit 1534SP03C* Einführen des SL-Bohrers in die Pilotbohrung ─ Top angel of pilot drill must be bigger than SL-drill. ─ Entering the pilot hole with low cutting speed.(VC:20~30m/min) Spitzenwinkel des Pilotbohrers muß größer sein Den SL-Bohrer mit geringer Drehzahl in die Pilotbohrung als beim SL-Bohrer. einführen. (VC:20~30 m/min) ─ Diameter of pilot drill must be 0.01~0.04mm bigger ─ 1~3 mm stop before end of pilot hole. (Vf=0) than SL-drill.Der Durchmesser des Pilotbohrers sollte 0.01~0.04 1~3 mm vor dem Lochende stehenbleiben. (Vf=0) mm größer sein als beim SL-Bohrer. ─ Increase cutting speed up to recommended parameter and than start feed rate. ─ The pilot hole should be 1~3×D. Tiefe der Pilotbohrung soll 1~3×D betragen. Die Schnittgeschwindigkeit auf die empfohlenen Parametererhöhen und erst dann mit dem Vorschub beginnen. ─ VC: 60-80 m/min; f: 0.1-0.25 mm/r; ap: 1~3×D 3 Making deep hole 4 Pull back of drill Herstellung der Tieflochbohrung Herausziehen des Bohrers C ─ Drilling with suitable cutting speed and feed rate. ─ After reaching the required depth reduce the cutting speed Bohren mit geeigneter Schnittgeschwindigkeit und Vorschüben. (VC: 20~30 m/min) and pull back the drill by high feed rate.(Vf: 2000 mm/min) ─ At cross holes feed rate should be reduced to 0.05 mm/rev.. Nach Erreichen der geforderten Bohrtiefe die SBeLi Qsueerbroiherusngtewn diesntVdorsecheupb adufr0i.l0l5sm∙m/Su rLeduSziperierna. ltieSfbchonihttgreescrhwSinedigrkieeit r(eIdnutzeirenreanl (cVoCo: 2la0n~3t/0Kmü/mhilnu)nugn)d den Bohrer mit hohem Vorschub (Vf: 2000 mm/min) herausziehen. Code key C8 Cutting data 96-109 Technical Information C110-116 Non-standard tailor made C 117-121ISO KennzeichenSchnittdatenTechnische InformationBestellformular für SonderwerkzeugeC 67 Solid carbide drills Vollhartmetallbohrer
