Каталог ZCC-CT оснастка - страница 85

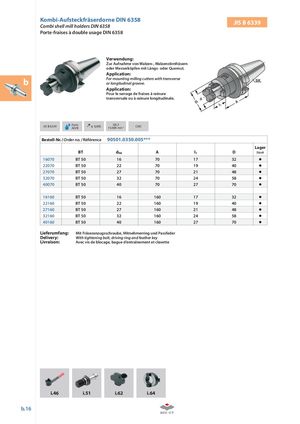

Kombi-Aufsteckfräserdorne DIN 6358Combi shell mill holders DIN 6358 JIS B 6339 Porte-fraises à double usage DIN 6358 Verwendung: Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messerköpfen mit Längs- oder Quernut. Application: b For mounting milling cutters with transverseor longitudinal groove. Application: Pour le serrage de fraises à rainure transversale ou à rainure longitudinale. JIS B 6339 FormAD/B ≤ 0,005 G6,315.000 min-1CAD Bestell-Nr. / Order no. / Référence 90501.0350.005*** Lager BT dh6 A l1 D Stock 16070 BT 50 16 70 17 32 22070 BT 50 22 70 19 40 27070 BT 50 27 70 21 48 32070 BT 50 32 70 24 58 40070 BT 50 40 70 27 70 16160 BT 50 16 160 17 32 22160 BT 50 22 160 19 40 27160 BT 50 27 160 21 48 32160 BT 50 32 160 24 58 40160 BT 50 40 160 27 70 Lieferumfang: Mit Fräseranzugsschraube, Mitnehmerring und Passfeder Delivery: With tightening bolt, driving ring and feather key Livraison: Avec vis de blocage, bague d’entraînement et clavette i.46 i.51 i.62 i.64 b.16
