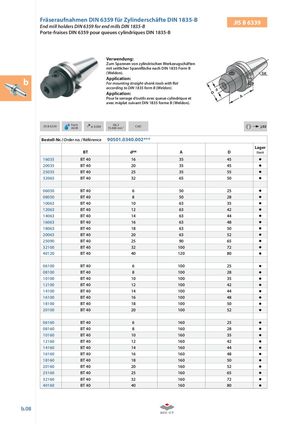

Каталог ZCC-CT оснастка - страница 77

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-BEnd mill holders DIN 6359 for end mills DIN 1835-B JIS B 6339 Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spann äche nach DIN 1835 Form B (Weldon). b Application:For mounting straight-shank tools withat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). JIS B 6339 FormAD/B ≤ 0,003 G6,315.000 min-1CAD i j.02 Bestell-Nr. / Order no. / Référence 90501.0340.002*** Lager BT dH4 A D Stock 16035 BT 40 16 35 45 20035 BT 40 20 35 45 25035 BT 40 25 35 55 32065 BT 40 32 65 50 06050 BT 40 6 50 25 08050 BT 40 8 50 28 10063 BT 40 10 63 35 12063 BT 40 12 63 42 14063 BT 40 14 63 44 16063 BT 40 16 63 48 18063 BT 40 18 63 50 20063 BT 40 20 63 52 25090 BT 40 25 90 65 32100 BT 40 32 100 72 40120 BT 40 40 120 80 06100 BT 40 6 100 25 08100 BT 40 8 100 28 10100 BT 40 10 100 35 12100 BT 40 12 100 42 14100 BT 40 14 100 44 16100 BT 40 16 100 48 18100 BT 40 18 100 50 20100 BT 40 20 100 52 06160 BT 40 6 160 25 08160 BT 40 8 160 28 10160 BT 40 10 160 35 12160 BT 40 12 160 42 14160 BT 40 14 160 44 16160 BT 40 16 160 48 18160 BT 40 18 160 50 20160 BT 40 20 160 52 25160 BT 40 25 160 65 32160 BT 40 32 160 72 40160 BT 40 40 160 80 b.08
