Каталог ZCC-CT оснастка - страница 59

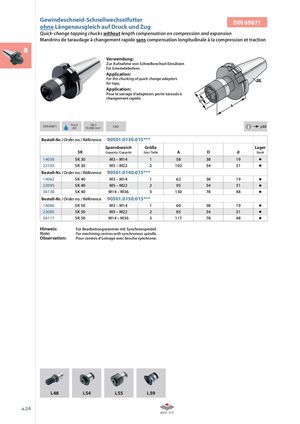

Gewindeschneid-Schnellwechselfutterohne Längenausgleich auf Druck und Zug DIN 69871 Quick-change tapping chucks without length compensation on compression and expansion Mandrins de taraudage à changement rapide sans compensation longitudinale à la compression et traction a Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer. Application: For the chucking of quick change adaptors for taps. Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide. DIN 69871 Form G6,3AD15.000 min-1CAD i j.02 Bestell-Nr. / Order no. / Référence 90501.0130.015*** Spannbereich Größe Lager SK Capacity / Capacité Size / Taille A D d Stock 14058 SK 30 M3 – M14 1 58 38 19 22103 SK 30 M5 – M22 2 103 54 31 Bestell-Nr. / Order no. / Référence 90501.0140.015*** 14062 SK 40 M3 – M14 1 62 38 19 22095 SK 40 M5 – M22 2 95 54 31 36130 SK 40 M14 – M36 3 130 78 48 Bestell-Nr. / Order no. / Référence 90501.0150.015*** 14060 SK 50 M3 – M14 1 60 38 19 22085 SK 50 M5 – M22 2 85 54 31 36117 SK 50 M14 – M36 3 117 78 48 Hinweis: Für Bearbeitungszentren mit Synchronspindel. Note: For machining centres with synchronous spindle. Observation: Pour centres d‘usinage avec broche synchrone. i.48 i.54 i.55 i.59 a.24
