Каталог ZCC-CT оснастка - страница 57

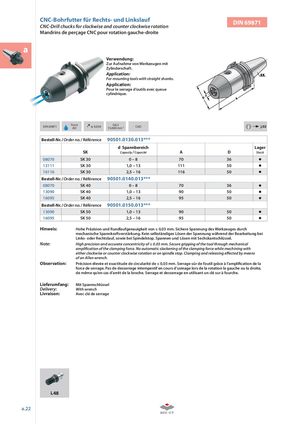

CNC-Bohrfutter für Rechts- und LinkslaufCNC-Drill chucks for clockwise and counter clockwise rotation DIN 69871 Mandrins de perçage CNC pour rotation gauche-droite a Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting tools with straight shanks. Application: Pour le serrage d‘outils avec queue cylindrique. DIN 69871 FormAD  ≤ 0,030 G6,315.000 min-1CAD i j.02 Bestell-Nr. / Order no. / Référence 90501.0130.013*** d Spannbereich Lager SK Capacity / Capacité A D Stock 08070 SK 30 0–8 70 36 13111 SK 30 1,0 – 13 111 50 16116 SK 30 2,5 – 16 116 50 Bestell-Nr. / Order no. / Référence 90501.0140.013*** 08070 SK 40 0–8 70 36 13090 SK 40 1,0 – 13 90 50 16095 SK 40 2,5 – 16 95 50 Bestell-Nr. / Order no. / Référence 90501.0150.013*** 13090 SK 50 1,0 – 13 90 50 16095 SK 50 2,5 – 16 95 50 Hinweis: Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch mechanische Spannkraftverstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel. Note: High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical ampli cation of the clamping force. No automatic slackening of the clamping force while machining with either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing e ected by means of an Allen wrench. Observation: Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’ampli cation de la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite, de même qu’en cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à fourche. Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage i.48 a.22
