Каталог ZCC-CT оснастка - страница 55

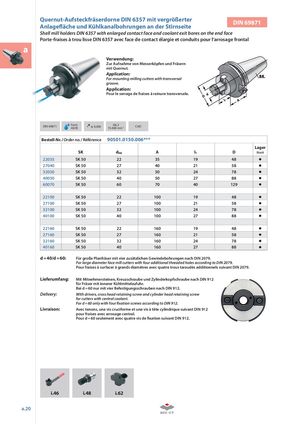

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerterAnlageäche und Kühlkanalbohrungen an der Stirnseite DIN 69871 Shell mill holders DIN 6357 with enlarged contact face and coolant exit bores on the end face Porte-fraises à trou lisse DIN 6357 avec face de contact élargie et conduits pour l‘arrosage frontal a Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut. Application: For mounting milling cutters with transversal groove. Application: Pour le serrage de fraises à rainure transversale. DIN 69871 FormAD/B ≤ 0,005 G6,315.000 min-1CAD Bestell-Nr. / Order no. / Référence 90501.0150.006*** Lager SK dh6 A l1 D Stock 22035 SK 50 22 35 19 48 27040 SK 50 27 40 21 58 32050 SK 50 32 50 24 78 40050 SK 50 40 50 27 88 60070 SK 50 60 70 40 129 22100 SK 50 22 100 19 48 27100 SK 50 27 100 21 58 32100 SK 50 32 100 24 78 40100 SK 50 40 100 27 88 22160 SK 50 22 160 19 48 27160 SK 50 27 160 21 58 32160 SK 50 32 160 24 78 40160 SK 50 40 160 27 88 d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079. For large diameter face mill cutters with four additional threaded holes according to DIN 2079. Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079. Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912. Delivery: With drivers, cross head retaining screw and cylinder head retaining screw for cutters with central coolant. For d = 60 only with four xation screws according to DIN 912. Livraison: Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912 pour fraises avec arrosage central. Pour d = 60 seulement avec quatre vis de xation suivant DIN 912. i.46 i.48 i.62 a.20
