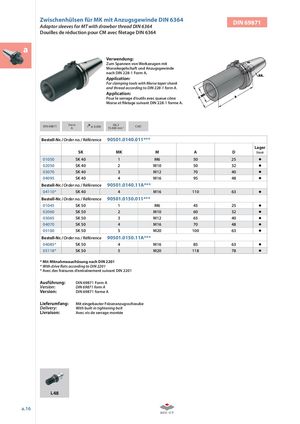

Каталог ZCC-CT оснастка - страница 51

Zwischenhülsen für MK mit Anzugsgewinde DIN 6364Adaptor sleeves for MT with drawbar thread DIN 6364 DIN 69871 Douilles de réduction pour CM avec letage DIN 6364 a Verwendung: Zum Spannen von Werkzeugen mit Morsekegelschaft und Anzugsgewinde nach DIN 228-1 Form A. Application: For clamping tools with Morse taper shank and thread according to DIN 228-1 form A. Application: Pour le serrage d’outils avec queue cône Morse et letage suivant DIN 228-1 forme A. DIN 69871 FormA  ≤ 0,005 G6,315.000 min-1CAD Bestell-Nr. / Order no. / Référence 90501.0140.011*** Lager SK MK M A D Stock 01050 SK 40 1 M6 50 5 02050 SK 40 M10 50 32 03070 SK 40 3 M12 70 40 04095 SK 40 4 M16 95 48 Bestell-Nr. / Order no. / Référence 90501.0140.11A*** 04110* SK 40 4 M16 110 63 Bestell-Nr. / Order no. / Référence 90501.0150.011*** 01045 SK 50 1 M6 45 25 02060 SK 50 2 M10 60 32 03065 SK 50 3 M12 65 40 04070 SK 50 4 M16 70 48 05100 SK 50 5 M20 100 63 Bestell-Nr. / Order no. / Référence 90501.0150.11A*** 04085* SK 50 4 M16 85 63 05118* SK 50 5 M20 118 78 * Mit Mitnahmeausfräsung nach DIN 2201 * With drive ats according to DIN 2201 * Avec des fraisures d‘entraînement suivant DIN 2201 Ausführung: DIN 69871 Form A Version: DIN 69871 form A Version: DIN 69871 forme A Lieferumfang: Mit eingebauter Fräseranzugsschraube Delivery: With built-in tightening bolt Livraison: Avec vis de serrage montée i.48 a.16
