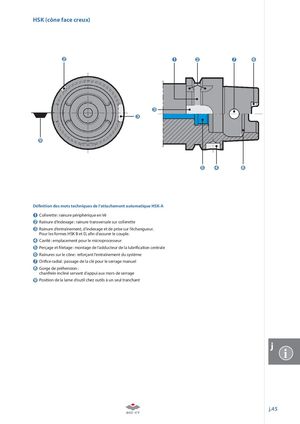

HSK (cône face creux) Dé nition des mots techniques de l‘attachement automatique HSK-A Collerette : rainure périphérique en Vé Rainure d‘indexage : rainure transversale sur collerette Rainure d‘entraînement, d‘indexage et de prise sur l‘échangueur. Pour les formes HSK B et D, a n d‘assurer le couple. Cavité : emplacement pour le microprocesseur Perçage et letage : montage de l‘adducteur de la lubri cation centrale Rainures sur le cône : reforçant l‘entraînement du système Ori ce radial : passage de la clé pour le serrage manuel Gorge de préhension : chanfrein incliné servant d‘appui aux mors de serrage Position de la lame d‘outil chez outils à un seul tranchant j i j.45
