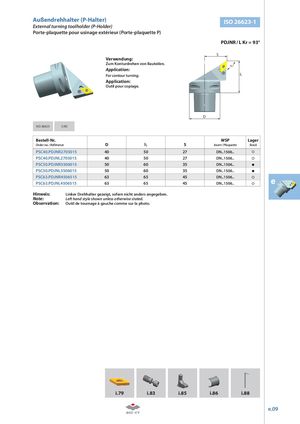

Außendrehhalter (P-Halter) ISO 26623-1 External turning toolholder (P-Holder) Porte-plaquette pour usinage extérieur (Porte-plaquette P) PDJNR / L Kr = 93° S Verwendung: Zum Konturdrehen von Bauteilen. Kr Application: For contour turning. l Application: Outil pour copiage. D ISO 26623 CAD Bestell-Nr. WSP Lager Order no. / Référence D l1 S Insert / Plaquette Stock PSC40.PDJNR2705015 40 50 27 DN..1506.. PSC40.PDJNL2705015 40 50 27 DN..1506.. PSC50.PDJNR3506015 50 60 35 DN..1506.. PSC50.PDJNL3506015 50 60 35 DN..1506.. PSC63.PDJNR4506515 63 65 45 DN..1506.. PSC63.PDJNL4506515 63 65 45 DN..1506.. e Hinweis: Linker Drehhalter gezeigt, sofern nicht anders angegeben. Note: Left hand style shown unless otherwise stated. Observation: Outil de tournage à gauche comme sur la photo. i.79 i.83 i.85 i.86 i.88 e.09
