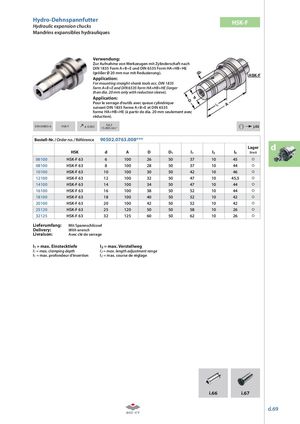

Каталог ZCC-CT оснастка - страница 180

Hydro-DehnspannfutterHydraulic expansion chucks HSK-F Mandrins expansibles hydrauliques Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). DIN 69893-6 HSK-F  ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90502.0763.008*** Lager d HSK d A D D1 l1 l2 l3 Stock 06100 HSK-F 63 6 100 26 50 37 10 45 08100 HSK-F 63 8 100 28 50 37 10 44 10100 HSK-F 63 10 100 30 50 42 10 46 12100 HSK-F 63 12 100 32 50 47 10 45,5 14100 HSK-F 63 14 100 34 50 47 10 44 16100 HSK-F 63 16 100 38 50 52 10 44 18100 HSK-F 63 18 100 40 50 52 10 42 20100 HSK-F 63 20 100 42 50 52 10 42 25120 HSK-F 63 25 120 50 50 58 10 26 32125 HSK-F 63 32 125 60 50 62 10 26 Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage i.66 i.67 d.69
