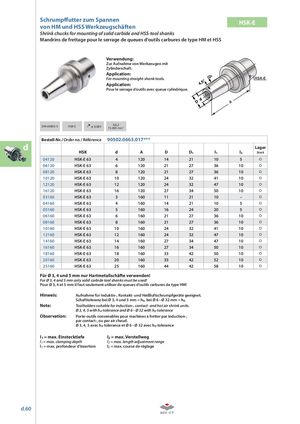

Schrump utter zum Spannenvon HM und HSS Werkzeugschäften HSK-E Shrink chucks for mounting of solid carbide and HSS-tool shanks Mandrins de frettage pour le serrage de queues d‘outils carbures de type HM et HSS Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylindrique. DIN 69893-5 HSK-E  ≤ 0,003 G6,315.000 min-1 Bestell-Nr. / Order no. / Référence 90502.0663.017*** d Lager HSK d A D D1 l1 l2 Stock 04120 HSK-E 63 4 120 14 21 10 5 06120 HSK-E 63 6 120 21 27 36 10 08120 HSK-E 63 8 120 21 27 36 10 10120 HSK-E 63 10 120 24 32 41 10 12120 HSK-E 63 12 120 24 32 47 10 16120 HSK-E 63 16 120 27 34 50 10 03160 HSK-E 63 3 160 11 21 10 – 04160 HSK-E 63 4 160 14 21 10 5 05160 HSK-E 63 5 160 16 24 20 5 06160 HSK-E 63 6 160 21 27 36 10 08160 HSK-E 63 8 160 21 27 36 10 10160 HSK-E 63 10 160 24 32 41 10 12160 HSK-E 63 12 160 24 32 47 10 14160 HSK-E 63 14 160 27 34 47 10 16160 HSK-E 63 16 160 27 34 50 10 18160 HSK-E 63 18 160 33 42 50 10 20160 HSK-E 63 20 160 33 42 52 10 25160 HSK-E 63 25 160 44 42 58 10 Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden! For Ø 3, 4 and 5 mm only solid carbide tool shanks must be used! Pour Ø 3, 4 et 5 mm il faut seulement utiliser de queues d‘outils carbures de type HM! Hinweis: Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 3, 4, 5 with h4-tolerance and Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud. Ø 3, 4, 5 avec h4-tolerance et Ø 6 – Ø 32 avec h6-tolerance l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage d.60
