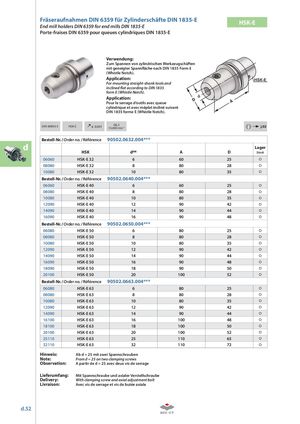

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-EEnd mill holders DIN 6359 for end mills DIN 1835-E HSK-E Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-E Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spann äche nach DIN 1835 Form E (Whistle Notch). Application: For mounting straight-shank tools and inclined at according to DIN 1835 form E (Whistle Notch). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat incliné suivant DIN 1835 forme E (Whistle Notch). DIN 69893-5 HSK-E  ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90502.0632.004*** d Lager HSK dH4 A D Stock 06060 HSK-E 32 6 60 25 08080 HSK-E 32 8 80 28 10080 HSK-E 32 10 80 35 Bestell-Nr. / Order no. / Référence 90502.0640.004*** 06060 HSK-E 40 6 60 25 08080 HSK-E 40 8 80 28 10080 HSK-E 40 10 80 35 12090 HSK-E 40 12 90 42 14090 HSK-E 40 14 90 44 16090 HSK-E 40 16 90 48 Bestell-Nr. / Order no. / Référence 90502.0650.004*** 06080 HSK-E 50 6 80 25 08080 HSK-E 50 8 80 28 10080 HSK-E 50 10 80 35 12090 HSK-E 50 12 90 42 14090 HSK-E 50 14 90 44 16090 HSK-E 50 16 90 48 18090 HSK-E 50 18 90 50 20100 HSK-E 50 20 100 52 Bestell-Nr. / Order no. / Référence 90502.0663.004*** 06080 HSK-E 63 6 80 25 08080 HSK-E 63 8 80 28 10080 HSK-E 63 10 80 35 12090 HSK-E 63 12 90 42 14090 HSK-E 63 14 90 44 16100 HSK-E 63 16 100 48 18100 HSK-E 63 18 100 50 20100 HSK-E 63 20 100 52 25110 HSK-E 63 25 110 65 32110 HSK-E 63 32 110 72 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube und axialer Verstellschraube Delivery: With clamping screw and axial adjustment bolt Livraison: Avec vis de serrage et vis de butée axiale d.52
