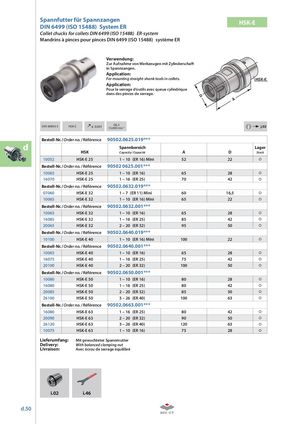

Каталог ZCC-CT оснастка - страница 161

Spannfutter für SpannzangenDIN 6499 (ISO 15488) System ER HSK-E Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. DIN 69893-5 HSK-E  ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90502.0625.019*** d Spannbereich Lager HSK Capacity / Capacité A D Stock 10052 HSK-E 25 1 – 10 (ER 16) Mini 52 22 Bestell-Nr. / Order no. / Référence 90502 0625.001*** 10065 HSK-E 25 1 – 10 (ER 16) 65 28 16070 HSK-E 25 1 – 16 (ER 25) 70 42 Bestell-Nr. / Order no. / Référence 90502.0632.019*** 07060 HSK-E 32 1–7 (ER 11) Mini 60 16,5 10065 HSK-E 32 1 – 10 (ER 16) Mini 65 22 Bestell-Nr. / Order no. / Référence 90502.0632.001*** 10065 HSK-E 32 1 – 10 (ER 16) 65 28 16085 HSK-E 32 1 – 16 (ER 25) 85 42 20065 HSK-E 32 2 – 20 (ER 32) 95 50 Bestell-Nr. / Order no. / Référence 90502.0640.019*** 10100 HSK-E 40 1 – 10 (ER 16) Mini 100 22 Bestell-Nr. / Order no. / Référence 90502.0640.001*** 10065 HSK-E 40 1 – 10 (ER 16) 65 28 16075 HSK-E 40 1 – 16 (ER 25) 75 42 20100 HSK-E 40 2 – 20 (ER 32) 100 50 Bestell-Nr. / Order no. / Référence 90502.0650.001*** 10080 HSK-E 50 1 – 10 (ER 16) 80 28 16080 HSK-E 50 1 – 16 (ER 25) 80 42 20085 HSK-E 50 2 – 20 (ER 32) 85 50 26100 HSK-E 50 3 – 26 (ER 40) 100 63 Bestell-Nr. / Order no. / Référence 90502.0663.001*** 16080 HSK-E 63 1 – 16 (ER 25) 80 42 20090 HSK-E 63 2 – 20 (ER 32) 90 50 26120 HSK-E 63 3 – 26 (ER 40) 120 63 10075 HSK-E 63 1 – 10 (ER 16) 75 28 Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré i.02 i.46 d.50
