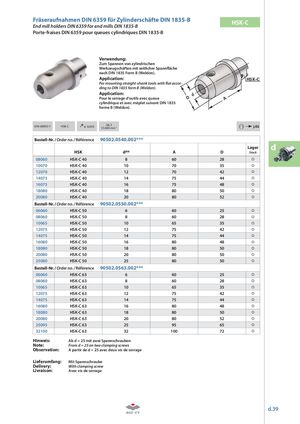

Каталог ZCC-CT оснастка - страница 150

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-BEnd mill holders DIN 6359 for end mills DIN 1835-B HSK-C Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spann äche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with at accor- ding to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). DIN 69893-1 HSK-C  ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90502.0540.002*** Lager d HSK dH4 A D Stock 08060 HSK-C 40 8 60 28 10070 HSK-C 40 10 70 35 12070 HSK-C 40 12 70 42 14075 HSK-C 40 14 75 44 16075 HSK-C 40 16 75 48 18080 HSK-C 40 18 80 50 20080 HSK-C 40 20 80 52 Bestell-Nr. / Order no. / Référence 90502.0550.002*** 06060 HSK-C 50 6 60 25 08060 HSK-C 50 8 60 28 10065 HSK-C 50 10 65 35 12075 HSK-C 50 12 75 42 14075 HSK-C 50 14 75 44 16080 HSK-C 50 16 80 48 18080 HSK-C 50 18 80 50 20080 HSK-C 50 20 80 50 25080 HSK-C 50 25 80 50 Bestell-Nr. / Order no. / Référence 90502.0563.002*** 06060 HSK-C 63 6 60 25 08060 HSK-C 63 8 60 28 10065 HSK-C 63 10 65 35 12075 HSK-C 63 12 75 42 14075 HSK-C 63 14 75 44 16080 HSK-C 63 16 80 48 18080 HSK-C 63 18 80 50 20080 HSK-C 63 20 80 52 25095 HSK-C 63 25 95 65 32100 HSK-C 63 32 100 72 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube Delivery: With clamping screw Livraison: Avec vis de serrage d.39
