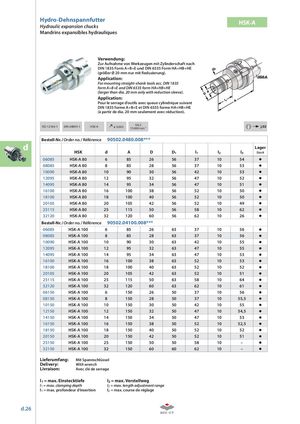

Hydro-DehnspannfutterHydraulic expansion chucks HSK-A Mandrins expansibles hydrauliques Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). ISO 12164-1 DIN 69893-1 HSK-A  ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90502.0480.008*** d Lager HSK d A D D1 l1 l2 l3 Stock 06085 HSK-A 80 6 85 26 56 37 10 54 08085 HSK-A 80 8 85 28 56 37 10 53 10090 HSK-A 80 10 90 30 56 42 10 53 12095 HSK-A 80 12 95 32 56 47 10 52 14095 HSK-A 80 14 95 34 56 47 10 51 16100 HSK-A 80 16 100 38 56 52 10 50 18100 HSK-A 80 18 100 40 56 52 10 50 20105 HSK-A 80 20 105 42 56 52 10 49 25115 HSK-A 80 25 115 50 56 58 10 62 32120 HSK-A 80 32 120 60 56 62 10 26 Bestell-Nr. / Order no. / Référence 90502.04100.008*** 06085 HSK-A 100 6 85 26 63 37 10 56 08085 HSK-A 100 8 85 28 63 37 10 56 10090 HSK-A 100 10 90 30 63 42 10 55 12095 HSK-A 100 12 95 32 63 47 10 55 14095 HSK-A 100 14 95 34 63 47 10 53 16100 HSK-A 100 16 100 38 63 52 10 53 18100 HSK-A 100 18 100 40 63 52 10 52 20105 HSK-A 100 20 105 42 63 52 10 51 25115 HSK-A 100 25 115 50 63 58 10 64 32120 HSK-A 100 32 120 60 63 62 10 61 06150 HSK-A 100 6 150 26 50 37 10 56 08150 HSK-A 100 8 150 28 50 37 10 55,5 10150 HSK-A 100 10 150 30 50 42 10 55 12150 HSK-A 100 12 150 32 50 47 10 54,5 14150 HSK-A 100 14 150 34 50 47 10 53 16150 HSK-A 100 16 150 38 50 52 10 52,5 18150 HSK-A 100 18 150 40 50 52 10 52 20150 HSK-A 100 20 150 42 50 52 10 51 25150 HSK-A 100 25 150 50 50 58 10 – 32150 HSK-A 100 32 150 60 60 62 10 – Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage d.26
