Каталог ZCC-CT оснастка - страница 132

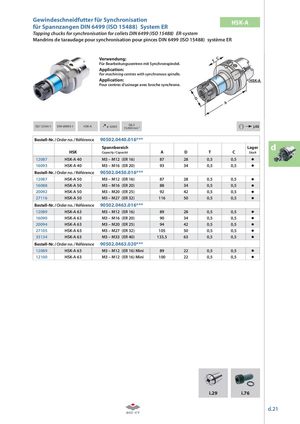

Gewindeschneidfutter für Synchronisationfür Spannzangen DIN 6499 (ISO 15488)System ER HSK-A Tapping chucks for synchronisation for collets DIN 6499 (ISO 15488) ER-system Mandrins de taraudage pour synchronisation pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Für Bearbeitungszentren mit Synchronspindel. Application: For machining centres with synchronous spindle. Application: Pour centres d‘usinage avec broche synchrone. ISO 12164-1 DIN 69893-1 HSK-A  ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90502.0440.016*** Spannbereich Lager d HSK Capacity / Capacité A D T C Stock 12087 HSK-A 40 M3 – M12 (ER 16) 87 28 0,5 0,5 16093 HSK-A 40 M3 – M16 (ER 20) 93 34 0,5 0,5 Bestell-Nr. / Order no. / Référence 90502.0450.016*** 12087 HSK-A 50 M3 – M12 (ER 16) 87 28 0,5 0,5 16088 HSK-A 50 M3 – M16 (ER 20) 88 34 0,5 0,5 20092 HSK-A 50 M3 – M20 (ER 25) 92 42 0,5 0,5 27116 HSK-A 50 M3 – M27 (ER 32) 116 50 0,5 0,5 Bestell-Nr. / Order no. / Référence 90502.0463.016*** 12089 HSK-A 63 M3 – M12 (ER 16) 89 28 0,5 0,5 16090 HSK-A 63 M3 – M16 (ER 20) 90 34 0,5 0,5 20094 HSK-A 63 M3 – M20 (ER 25) 94 42 0,5 0,5 27105 HSK-A 63 M3 – M27 (ER 32) 105 50 0,5 0,5 33134 HSK-A 63 M3 – M33 (ER 40) 133,5 63 0,5 0,5 Bestell-Nr. / Order no. / Référence 90502.0463.020*** 12089 HSK-A 63 M3 – M12 (ER 16) Mini 89 22 0,5 0,5 12100 HSK-A 63 M3 – M12 (ER 16) Mini 100 22 0,5 0,5 i.29 i.76 d.21
