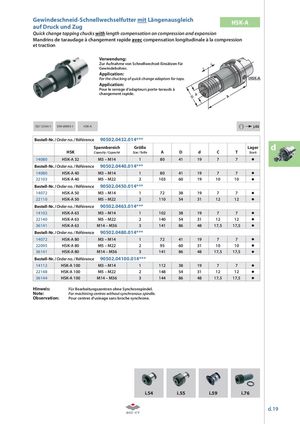

Каталог ZCC-CT оснастка - страница 130

Gewindeschneid-Schnellwechselfutter mit Längenausgleichauf Druck und Zug HSK-A Quick change tapping chucks with length compensation on compression and expansion Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression et traction Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer. Application: For the chucking of quick change adaptors for taps. Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide. ISO 12164-1 DIN 69893-1 HSK-A i j.02 Bestell-Nr. / Order no. / Référence 90502.0432.014*** Spannbereich Größe Lager d HSK Capacity / Capacité Size / Taille A D d C T Stock 14080 HSK-A 32 M3 – M14 1 80 41 19 7 7 Bestell-Nr. / Order no. / Référence 90502.0440.014*** 14080 HSK-A 40 M3 – M14 1 80 41 19 7 7 22103 HSK-A 40 M5 – M22 2 103 60 19 10 10 Bestell-Nr. / Order no. / Référence 90502.0450.014*** 14072 HSK-A 50 M3 – M14 1 72 38 19 7 7 22110 HSK-A 50 M5 – M22 2 110 54 31 12 12 Bestell-Nr. / Order no. / Référence 90502.0463.014*** 14102 HSK-A 63 M3 – M14 1 102 38 19 7 7 22140 HSK-A 63 M5 – M22 2 140 54 31 12 12 36141 HSK-A 63 M14 – M36 3 141 86 48 17,5 17,5 Bestell-Nr. / Order no. / Référence 90502.0480.014*** 14072 HSK-A 80 M3 – M14 1 72 41 19 7 7 22095 HSK-A 80 M5 – M22 2 95 60 31 10 10 36141 HSK-A 80 M14 – M36 3 141 86 48 17,5 17,5 Bestell-Nr. / Order no. / Référence 90502.04100.014*** 14112 HSK-A 100 M3 – M14 1 112 38 19 7 7 22148 HSK-A 100 M5 – M22 2 148 54 31 12 12 36144 HSK-A 100 M14 – M36 3 144 86 48 17,5 17,5 Hinweis: Für Bearbeitungszentren ohne Synchronspindel. Note: For machining centres without synchronous spindle. Observation: Pour centres d‘usinage sans broche synchrone. i.54 i.55 i.59 i.76 d.19
