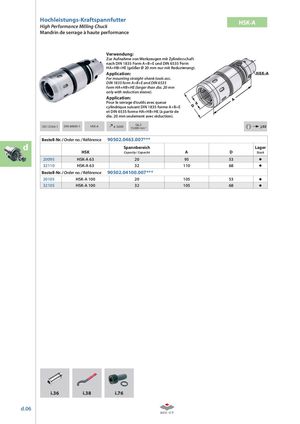

Hochleistungs-KraftspannfutterHigh Performance Milling Chuck HSK-A Mandrin de serrage à haute performance Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung). Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger than dia. 20 mm only with reduction sleeve). Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction). ISO 12164-1 DIN 69893-1 HSK-A  ≤ 0,003 G6,315.000 min-1 i j.02 Bestell-Nr. / Order no. / Référence 90502.0463.007*** d Spannbereich Lager HSK Capacity / Capacité A D Stock 20095 HSK-A 63 20 95 53 32110 HSK-A 63 32 110 68 Bestell-Nr. / Order no. / Référence 90502.04100.007*** 20105 HSK-A 100 20 105 53 32105 HSK-A 100 32 105 68 i.36 i.38 i.76 d.06
