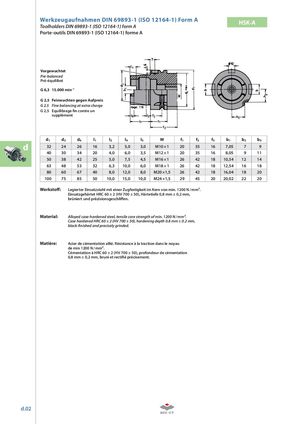

Werkzeugaufnahmen DIN 69893-1 (ISO 12164-1) Form AToolholders DIN 69893-1 (ISO 12164-1) form A HSK-A Porte-outils DIN 69893-1 (ISO 12164-1) forme A Vorgewuchtet Pre-balanced Pré-équilibré G 6,3 15.000 min–1 G 2,5 Feinwuchten gegen Aufpreis G 2.5 Fine balancing at extra charge G 2,5 Equilibrage n contre un supplément d1 d2 d4 l1 l2 l4 l5 M f1 f2 f3 b1 b2 b3 d 32 24 26 16 3,2 5,0 3,0 M10 × 1 20 35 16 7,05 7 9 40 30 34 20 4,0 6,0 3,5 M12 × 1 20 35 16 8,05 9 11 50 38 42 25 5,0 7,5 4,5 M16 × 1 26 42 18 10,54 12 14 63 48 53 32 6,3 10,0 6,0 M18 × 1 26 42 18 12,54 16 18 80 60 67 40 8,0 12,0 8,0 M20 ×1,5 26 42 18 16,04 18 20 100 75 85 50 10,0 15,0 10,0 M24 ×1,5 29 45 20 20,02 22 20 Werksto : Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm². Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, brüniert und präzisionsgeschli en. Material: Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm². Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black- nished and precisely grinded. Matière: Acier de cémentation allié. Résistance à la traction dans le noyau de min 1200 N / mm². Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation 0,8 mm ± 0,2 mm, bruni et recti é précisement. d.02
