Каталог ZCC-CT оснастка - страница 109

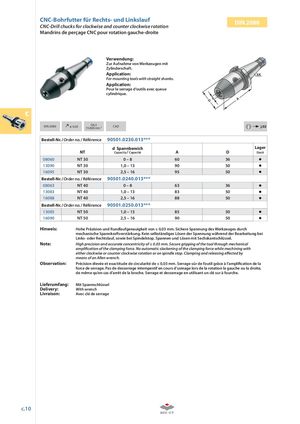

CNC-Bohrfutter für Rechts- und LinkslaufCNC-Drill chucks for clockwise and counter clockwise rotation DIN 2080 Mandrins de perçage CNC pour rotation gauche-droite Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting tools with straight shanks. Application: Pour le serrage d‘outils avec queue cylindrique. c DIN 2080  ≤ 0,03 G6,315.000 min-1CAD i j.02 Bestell-Nr. / Order no. / Référence 90501.0230.013*** d Spannbereich Lager NT Capacity / Capacité A D Stock 08060 NT 30 0–8 60 36 13090 NT 30 1,0 – 13 90 50 16095 NT 30 2,5 – 16 95 50 Bestell-Nr. / Order no. / Référence 90501.0240.013*** 08063 NT 40 0–8 63 36 13083 NT 40 1,0 – 13 83 50 16088 NT 40 2,5 – 16 88 50 Bestell-Nr. / Order no. / Référence 90501.0250.013*** 13085 NT 50 1,0 – 13 85 50 16090 NT 50 2,5 – 16 90 50 Hinweis: Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch mechanische Spannkraftverstärkung. Kein selbständiges Lösen der Spannung während der Bearbeitung bei Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel. Note: High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical ampli cation of the clamping force. No automatic slackening of the clamping force while machining with either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing e ected by means of an Allen wrench. Observation: Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’ampli cation de la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche ou la droite, de même qu’en cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à fourche. Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage c.10
