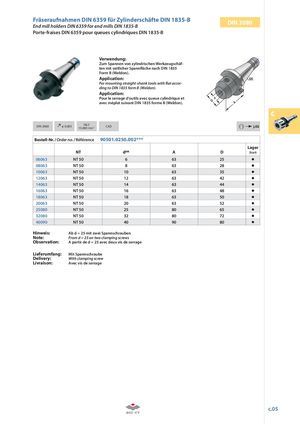

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-BEnd mill holders DIN 6359 for end mills DIN 1835-B DIN 2080 Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeugschäf- ten mit seitlicher Spann äche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with at accor- ding to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylindrique et avec méplat suivant DIN 1835 forme B (Weldon). c DIN 2080  ≤ 0,003 G6,315.000 min-1CAD i j.02 Bestell-Nr. / Order no. / Référence 90501.0250.002*** Lager NT dH4 A D Stock 06063 NT 50 6 63 25 08063 NT 50 8 63 28 10063 NT 50 10 63 35 12063 NT 50 12 63 42 14063 NT 50 14 63 44 16063 NT 50 16 63 48 18063 NT 50 18 63 50 20063 NT 50 20 63 52 25080 NT 50 25 80 65 32080 NT 50 32 80 72 40090 NT 50 40 90 80 Hinweis: Ab d = 25 mit zwei Spannschrauben Note: From d = 25 on two clamping screws Observation: A partir de d = 25 avec deux vis de serrage Lieferumfang: Mit Spannschraube Delivery: With clamping screw Livraison: Avec vis de serrage c.05
