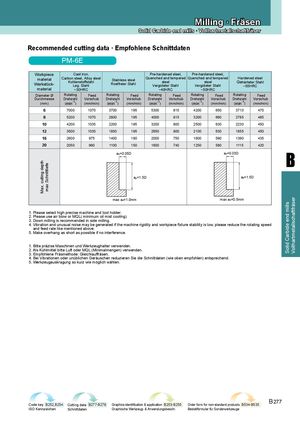

Каталог ZCC-CT фрезы монолитные - страница 37

Max. cutting depth max Schnitttiefe Solid Carbide end mills Vollhartmetallschaftfräser Milling · Fräsen Solid Carbide end mills · Vollhartmetallschaftfräser Recommended cutting data · Empfohlene Schnittdaten PM-6E Workpiece Cast iron, Pre-hardened steel, Pre-hardened steel, materialWerkstück- Carbon steel, Alloy steelKohlenstoffstahlLeg. StahlStainless steelRostfreier StahlQuenched and temperedQuenched and temperedHardened steelsteelsteelGehärteter StahlVergüteter StahlVergüteter Stahl~55HRC material ~30HRC ~40HRC ~50HRC Diameter Ø Rotating Feed Rotating Feed Rotating Feed Rotating Feed Rotating Feed Durchmesse Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub Drehzahl Vorschub (mm) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) (min-1) (mm/min) 6 7000 1070 3700 195 5300 815 4200 650 3710 470 8 5200 1070 2800 195 4000 815 3200 660 2785 485 10 4200 1035 2200 195 3200 800 2500 630 2230 450 12 3500 1035 1850 195 2650 800 2100 630 1855 450 16 2600 975 1400 180 2000 750 1600 590 1390 435 20 2050 960 1100 150 1600 740 1250 580 1115 420 ae=0.05D ae=0.03D B ap=1.5D ap=1.5D max ae=1.0mm max ae=0.5mm 1. Please select high precise machine and tool holder. 2. Please use air blow or MQL( minimum oil mist cooling). 3. Down milling is recommended in side milling. 4. Vibration and unusual noise may be generated if the machine rigidity and workpiece fixture stability is low, please reduce the rotating speed and feed rate like mentioned above. 5. Make overhang as short as possible if no interference. 1. Bitte präzise Maschinen und Werkzeughalter verwenden. 2. Als Kühlmittel bitte Luft oder MQL (Minimalmengen) verwenden. 3. Empfohlene Fräsmethode: Gleichlauffräsen. 4. Bei Vibrationen oder unüblichen Geräuschen reduzieren Sie die Schnittdaten (wie oben empfohlen) entsprechend. 5. Werkzeugauskragung so kurz wie möglich wählen. Code key B252,B254 Cutting data B277-B278 Graphics identification & application B253-B255 Order form for non-standard products B534-B535 B 277 ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
