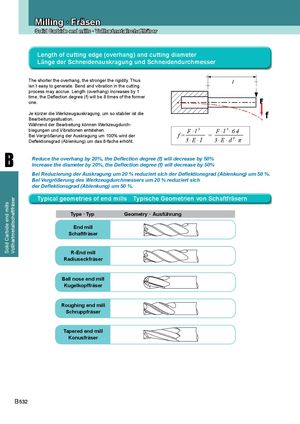

General Turning /Allgemeine Drehbearbeitung, ISO Kennzeichnung Milling · Fräsen Solid Carbide end mills · Vollhartmetallschaftfräser Length of cutting edge (overhang) and cutting diameter Länge der Schneidenauskragung und Schneidendurchmesser The shorter the overhang, the stronger the rigidity. Thus l isn´t easy to generate. Bend and vibration in the cutting process may accrue. Length (overhang) increases by 1 time, the Deflection degree (f) will be 8 times of the former one. F Je kürzer die Werkzeugauskragung, um so stabiler ist die Bearbeitungssituation. f Während der Bearbeitung können Werkzeugdurch- biegungen und Vibrationen entstehen. F.l3 F . l 3. 6 4 Bei Vergrößerung der Auskragung um 100% wird der f= = Deflektionsgrad (Ablenkung) um das 8-fache erhöht. 3.E.I 3 . E . d 4. π B Reduce the overhang by 20%, the Deflection degree (f) will decrease by 50% Increase the diameter by 20%, the Deflection degree (f) will decrease by 50% Bei Reduzierung der Auskragung um 20 % reduziert sich der Deflektionsgrad (Ablenkung) um 50 %. Bei Vergrößerung des Werkzeugdurchmessers um 20 % reduziert sich der Deflektionsgrad (Ablenkung) um 50 %. Typical geometries of end mills · Typische Geometrien von Schaftfräsern Vollhartmetallschaftfräser Solid Carbide end mills Type · Typ Geometry · Ausführung End mill Schaftfräser R-End mill Radiuseckfräser Ball nose end mill Kugelkopffräser Roughing end mill Schruppfräser Tapered end mill Konusfräser B 532
