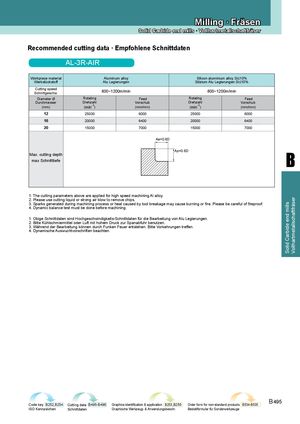

Каталог ZCC-CT фрезы монолитные - страница 255

Milling · Fräsen Solid Carbide end mills · Vollhartmetallschaftfräser Recommended cutting data · Empfohlene Schnittdaten AL-3R-AIR Workpiece material Aluminum alloy Silicon aluminium alloy Si≤10% Werkstückstoff Alu Legierungen Silizium Alu Legierungen Si≤10% Cutting speed Schnittgeschw. 800~1200m/min 800~1200m/min Diameter Ø Rotating Feed Rotating Feed Durchmesser Drehzahl Vorschub Drehzahl Vorschub -1 -1 (mm) (min ) (mm/min) (min ) (mm/min) 12 25000 6000 25000 6000 16 20000 6400 20000 6400 20 15000 7000 15000 7000 Ae=0.6D B Ap=0.6D Max. cutting depth max Schnitttiefe 1. The cutting parameters above are applied for high speed machining Al alloy. Vollhartmetallschaftfräser 2. Please use cutting liquid or strong air blow to remove chips. 3. Sparks generated during machining process or heat caused by tool breakage may cause burning or fire. Please be careful of fireproof. Solid Carbide end mills 4. Dynamic balance test must be done before machining. 1. Obige Schnittdaten sind Hochgeschwindigkeits-Schnittdaten für die Bearbeitung von Alu Legierungen. 2. Bitte Kühlschmiermittel oder Luft mit hohem Druck zur Spanabfuhr benutzen. 3. Während der Bearbeitung können durch Funken Feuer entstehen. Bitte Vorkehrungen treffen. 4. Dynamische Auswuchtvorschriften beachten. Code key B252,B254 Cutting data B495-B496 Graphics identification & application B253,B255 Order form for non-standard products B534-B535 B 495 ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
