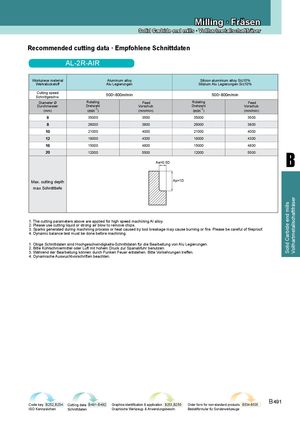

Milling · Fräsen Solid Carbide end mills · Vollhartmetallschaftfräser Recommended cutting data · Empfohlene Schnittdaten AL-2R-AIR Workpiece material Aluminum alloy Silicon aluminium alloy Si≤10% Werkstückstoff Alu Legierungen Silizium Alu Legierungen Si≤10% Cutting speed Schnittgeschw. 500~800m/min 500~800m/min Diameter Ø Rotating Feed Rotating Feed Durchmesser Drehzahl Vorschub Drehzahl Vorschub -1 -1 (mm) (min ) (mm/min) (min ) (mm/min) 6 35000 3500 35000 3500 8 26000 3800 26000 3800 10 21000 4000 21000 4000 12 18000 4300 18000 4300 16 15000 4800 15000 4800 B 20 12000 5500 12000 5500 Ae=0.5D Max. cutting depth Ap=1D max Schnitttiefe Vollhartmetallschaftfräser Solid Carbide end mills 1. The cutting parameters above are applied for high speed machining Al alloy. 2. Please use cutting liquid or strong air blow to remove chips. 3. Sparks generated during machining process or heat caused by tool breakage may cause burning or fire. Please be careful of fireproof. 4. Dynamic balance test must be done before machining. 1. Obige Schnittdaten sind Hochgeschwindigkeits-Schnittdaten für die Bearbeitung von Alu Legierungen. 2. Bitte Kühlschmiermittel oder Luft mit hohem Druck zur Spanabfuhr benutzen. 3. Während der Bearbeitung können durch Funken Feuer entstehen. Bitte Vorkehrungen treffen. 4. Dynamische Auswuchtvorschriften beachten. Code key B252,B254 Cutting data B491-B492 Graphics identification & application B253,B255 Order form for non-standard products B534-B535 B 491 ISO Kennzeichen Schnittdaten Graphische Werkzeug- & Anwendungsbeschr. Bestellformular für Sonderwerkzeuge
