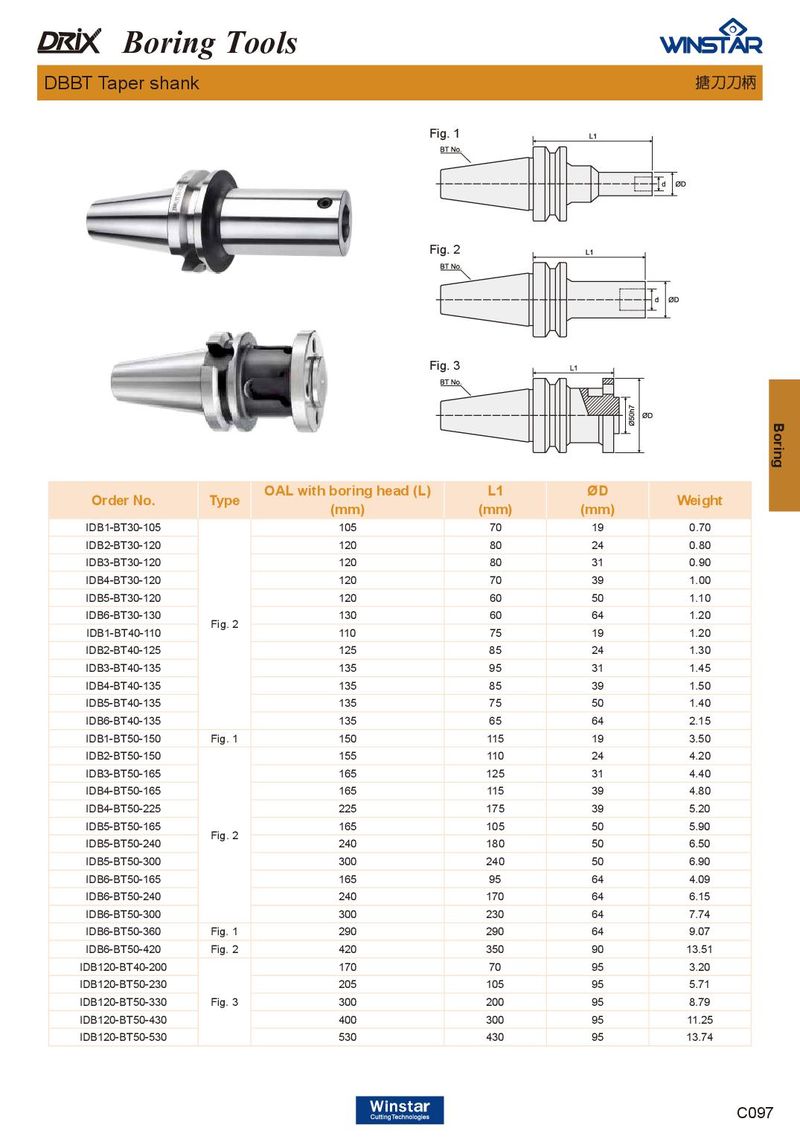

Boring Tools DBBT Taper shank 搪刀刀柄 Fig. 1 Fig. 2 Fig. 3 Boring OAL with boring head (L) L1 ØD Order No. Type Weight (mm) (mm) (mm) IDB1-BT30-105 105 70 19 0.70 IDB2-BT30-120 120 80 24 0.80 IDB3-BT30-120 120 80 31 0.90 IDB4-BT30-120 120 70 39 1.00 IDB5-BT30-120 120 60 50 1.10 IDB6-BT30-130 130 60 64 1.20 Fig. 2 IDB1-BT40-110 110 75 19 1.20 IDB2-BT40-125 125 85 24 1.30 IDB3-BT40-135 135 95 31 1.45 IDB4-BT40-135 135 85 39 1.50 IDB5-BT40-135 135 75 50 1.40 IDB6-BT40-135 135 65 64 2.15 IDB1-BT50-150 Fig. 1 150 115 19 3.50 IDB2-BT50-150 155 110 24 4.20 IDB3-BT50-165 165 125 31 4.40 IDB4-BT50-165 165 115 39 4.80 IDB4-BT50-225 225 175 39 5.20 IDB5-BT50-165 165 105 50 5.90 Fig. 2 IDB5-BT50-240 240 180 50 6.50 IDB5-BT50-300 300 240 50 6.90 IDB6-BT50-165 165 95 64 4.09 IDB6-BT50-240 240 170 64 6.15 IDB6-BT50-300 300 230 64 7.74 IDB6-BT50-360 Fig. 1 290 290 64 9.07 IDB6-BT50-420 Fig. 2 420 350 90 13.51 IDB120-BT40-200 170 70 95 3.20 IDB120-BT50-230 205 105 95 5.71 IDB120-BT50-330 Fig. 3 300 200 95 8.79 IDB120-BT50-430 400 300 95 11.25 IDB120-BT50-530 530 430 95 13.74 C097
