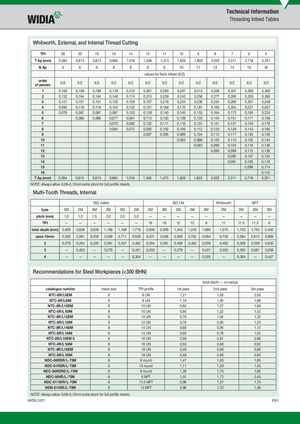

Technical Information Threading Infeed Tables Whitworth, External, and Internal Thread Cutting TPI 28 20 19 16 14 12 11 10 9 8 7 6 5 T Ap (mm) 0,584 0,813 0,813 0,864 1,016 1,346 1,473 1,626 1,803 2,032 2,311 2,718 3,251 N Ap 5 6 6 8 8 9 9 10 11 12 14 15 16 values for flank infeed (X/Z) orderof passesX/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z 1 0,160 0,199 0,199 0,179 0,210 0,261 0,285 0,297 0,312 0,336 0,351 0,398 0,460 2 0,132 0,164 0,164 0,148 0,174 0,215 0,236 0,245 0,258 0,277 0,290 0,329 0,380 3 0,121 0,151 0,151 0,135 0,159 0,197 0,216 0,224 0,236 0,254 0,266 0,301 0,348 4 0,093 0,116 0,116 0,104 0,122 0,151 0,166 0,172 0,181 0,195 0,204 0,231 0,267 5 0,078 0,097 0,097 0,087 0,103 0,128 0,140 0,145 0,153 0,164 0,172 0,195 0,225 6 0,086 0,086 0,077 0,091 0,112 0,123 0,128 0,135 0,145 0,151 0,171 0,198 7 0,070 0,082 0,102 0,111 0,116 0,122 0,131 0,137 0,155 0,179 8 0,064 0,075 0,093 0,102 0,106 0,112 0,120 0,126 0,143 0,165 9 0,087 0,095 0,099 0,104 0,112 0,117 0,133 0,153 10 0,093 0,098 0,105 0,110 0,125 0,144 11 0,093 0,099 0,104 0,118 0,136 12 0,095 0,099 0,112 0,130 13 0,095 0,107 0,124 14 0,091 0,103 0,119 15 0,099 0,114 16 0,110 T Ap (mm) 0,584 0,813 0,813 0,864 1,016 1,346 1,473 1,626 1,803 2,032 2,311 2,718 3,251 NOTE: Always allow 0,08–0,13mm extra stock for full profile inserts. Multi-Tooth Threads, Internal ISO metric ISO UN Whitworth NPT type 3M 2M 3M 2M 3M 2M 2M 3M 2M 3M 2M 2M 2M 3M 2M pitch (mm) 1,0 1,5 1,5 2,0 2,0 3,0 — — — — — — — — — TPI — — — — — — 16 16 12 12 8 11 11.5 11.5 8 total depth (mm) 0,609 0,838 0,838 1,168 1,168 1,778 0,939 0,939 1,245 1,245 1,880 1,575 1,753 1,753 2,540 pass 10mm 0,330 0,381 0,508 0,508 0,711 0,558 0,431 0,558 0,558 0,762 0,584 0,736 0,584 0,812 0,889 2 0,279 0,254 0,330 0,381 0,457 0,482 0,304 0,381 0,406 0,482 0,508 0,482 0,508 0,558 0,635 3 — 0,203 — 0,279 — 0,431 0,203 — 0,279 — 0,431 0,355 0,355 0,381 0,558 4 — — — — — 0,304 — — — — 0,355 — 0,304 — 0,457 Recommendations for Steel Workpieces (<300 BHN) total depth — on radius catalogue number insert size TPI profile 1st pass 2nd pass 3rd pass NTC-8R/L8EM 8 8 UN 1,21 1,63 2,00 NTC-8R/L8IM 8 8 UN 1,19 1,55 1,88 NTC-8R/L10EM 8 10 UN 0,92 1,27 1,60 NTC-8R/L10IM 8 10 UN 0,90 1,22 1,52 NTC-8R/L12EM 8 12 UN 0,76 1,04 1,32 NTC-8R/L12IM 8 12 UN 0,76 0,93 1,20 NTC-8R/L14EM 8 14 UN 0,68 0,95 1,12 NTC-8R/L14IM 8 14 UN 0,60 0,78 1,04 NTC-8R/L16EM 8 8 16 UN 0,58 0,81 0,96 NTC-8R/L16IM 8 16 UN 0,50 0,68 0,93 NTC-8R/L18EM 8 18 UN 0,48 0,66 0,86 NTC-8R/L18IM 8 18 UN 0,48 0,60 0,83 NDC-68RDR/L-75M 8 8 round 1,47 1,65 1,85 NDC-61RDR/L-75M 8 10 round 1,11 1,29 1,45 NDC-88RDRD/L-75M 8 8 round 1,29 1,75 1,85 NDC-88VR/L-75M 8 8 NPT 1,01 1,72 2,45 NDC-8115VR/L-75M 8 11.5 NPT 0,96 1,37 1,70 NDN-814VR/L-75M 8 14 NPT 0,96 1,22 1,36 NOTE: Always allow 0,08–0,13mm extra stock for full profile inserts. widia.com F91
