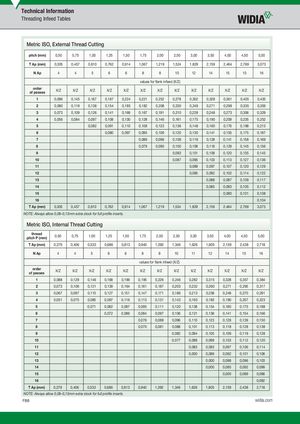

Technical Information Threading Infeed Tables Metric ISO, External Thread Cutting pitch (mm) 0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4,50 5,00 T Ap (mm) 0,305 0,457 0,610 0,762 0,914 1,067 1,219 1,524 1,829 2,159 2,464 2,769 3,073 N Ap 4 4 5 6 6 8 8 10 12 14 15 15 16 values for flank infeed (X/Z) orderof passesX/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z 1 0,096 0,145 0,167 0,187 0,224 0,221 0,252 0,278 0,302 0,328 0,361 0,405 0,435 2 0,080 0,119 0,138 0,154 0,185 0,182 0,208 0,230 0,249 0,271 0,298 0,335 0,359 3 0,073 0,109 0,126 0,141 0,169 0,167 0,191 0,210 0,228 0,248 0,273 0,306 0,329 4 0,056 0,084 0,097 0,108 0,130 0,128 0,146 0,161 0,175 0,190 0,209 0,235 0,252 5 0,082 0,091 0,110 0,108 0,123 0,136 0,148 0,160 0,176 0,198 0,213 6 0,080 0,097 0,095 0,109 0,120 0,130 0,141 0,155 0,175 0,187 7 0,086 0,098 0,108 0,118 0,128 0,141 0,158 0,169 8 0,079 0,090 0,100 0,108 0,118 0,129 0,145 0,156 9 0,093 0,101 0,109 0,120 0,135 0,145 10 0,087 0,095 0,103 0,113 0,127 0,136 11 0,089 0,097 0,107 0,120 0,129 12 0,085 0,092 0,102 0,114 0,122 13 0,088 0,097 0,109 0,117 14 0,085 0,093 0,105 0,112 15 0,090 0,101 0,108 16 0,104 T Ap (mm) 0,305 0,457 0,610 0,762 0,914 1,067 1,219 1,524 1,829 2,159 2,464 2,769 3,073 NOTE: Always allow 0,08–0,13mm extra stock for full profile inserts. Metric ISO, Internal Thread Cutting threadpitch P (mm)0,50 0,75 1,00 1,25 1,50 1,75 2,00 2,50 3,00 3,50 4,00 4,50 5,00 T Ap (mm) 0,279 0,406 0,533 0,686 0,813 0,940 1,092 1,346 1,626 1,905 2,159 2,438 2,718 N Ap 4 4 5 6 6 8 8 10 11 12 14 15 16 values for flank infeed (X/Z) orderof passesX/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z X/Z 1 0,088 0,129 0,146 0,168 0,199 0,195 0,226 0,246 0,282 0,315 0,328 0,357 0,384 2 0,073 0,106 0,121 0,139 0,164 0,161 0,187 0,203 0,232 0,260 0,271 0,295 0,317 3 0,067 0,097 0,110 0,127 0,151 0,147 0,171 0,186 0,213 0,238 0,248 0,270 0,291 4 0,051 0,075 0,085 0,097 0,116 0,113 0,131 0,143 0,163 0,183 0,190 0,207 0,223 5 0,071 0,082 0,097 0,095 0,111 0,120 0,138 0,154 0,160 0,175 0,188 6 0,072 0,086 0,084 0,097 0,106 0,121 0,136 0,141 0,154 0,166 7 0,076 0,088 0,096 0,110 0,123 0,128 0,139 0,150 8 0,070 0,081 0,088 0,101 0,113 0,118 0,128 0,138 9 0,082 0,094 0,105 0,109 0,119 0,128 10 0,077 0,088 0,099 0,103 0,112 0,120 11 0,083 0,093 0,097 0,106 0,114 12 0,000 0,089 0,092 0,101 0,108 13 0,000 0,088 0,096 0,103 14 0,000 0,085 0,092 0,099 15 0,000 0,089 0,096 16 0,092 T Ap (mm) 0,279 0,406 0,533 0,686 0,813 0,940 1,092 1,346 1,626 1,905 2,159 2,438 2,718 NOTE: Always allow 0,08–0,13mm extra stock for full profile inserts. F88 widia.com
