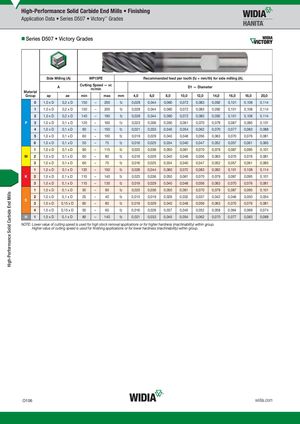

High-Performance Solid Carbide End Mills High-Performance Solid Carbide End Mills • Finishing Application Data • Series D507 • Victory™ Grades „Series D507 • Victory Grades Side Milling (A) WP15PE Recommended feed per tooth (fz = mm/th) for side milling (A). A Cutting Speed — vcm/min D1 — Diameter Material Group ap ae min max mm 4,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 0 1,0 x D 0,2 x D 150 – 200 fz 0,028 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 1 1,0 x D 0,2 x D 150 – 200 fz 0,028 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 2 1,0 x D 0,2 x D 140 – 190 fz 0,028 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 P 3 1,0 x D 0,1 x D 120 – 160 fz 0,023 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 4 1,0 x D 0,1 x D 90 – 150 fz 0,021 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 5 1,0 x D 0,1 x D 60 – 100 fz 0,019 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 6 1,0 x D 0,1 x D 50 – 75 fz 0,016 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 1 1,0 x D 0,1 x D 90 – 115 fz 0,023 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 M 2 1,0 x D 0,1 x D 60 – 80 fz 0,019 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 3 1,0 x D 0,1 x D 60 – 70 fz 0,016 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 1 1,0 x D 0,1 x D 120 – 150 fz 0,028 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 K 2 1,0 x D 0,1 x D 110 – 140 fz 0,023 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 3 1,0 x D 0,1 x D 110 – 130 fz 0,019 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 1 1,0 x D 0,1 x D 50 – 90 fz 0,023 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 2 1,0 x D 0,1 x D 25 – 40 fz 0,013 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 S 3 1,0 x D 0,15 x D 60 – 80 fz 0,019 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 4 1,0 x D 0,15 x D 50 – 60 fz 0,016 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 H 1 1,0 x D 0,1 x D 80 – 140 fz 0,021 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. O106 widia.com
