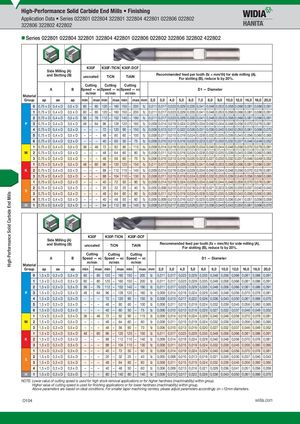

High-Performance Solid Carbide End Mills High-Performance Solid Carbide End Mills • Finishing Application Data • Series 022801 022804 322801 322804 422801 022806 022802 322806 322802 422802 „Series 022801 022804 322801 322804 422801 022806 022802 322806 322802 422802 K30F K30F-TICN K30F-DCF Side Milling (A) and Slotting (B) uncoated TiCN TiAlN Recommended feed per tooth (fz = mm/th) for side milling (A).For slotting (B), reduce fz by 20%. Cutting Cutting Cutting A B Speed — vc Speed — vc Speed — vc D1 — Diameter m/min m/min m/min Material Group ap ae ap min max min max min max mm 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 12,0 16,0 18,0 20,0 0 0,75 x D 0,4 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091 1 0,75 x D 0,4 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091 2 0,75 x D 0,4 x D 0,5 x D 56 – 76 112 – 152 140 – 190 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091 P 3 0,75 x D 0,4 x D 0,5 x D 48 – 64 96 – 128 120 – 160 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081 4 0,75 x D 0,4 x D 0,3 x D – – – 72 – 120 90 – 150 fz 0,008 0,013 0,017 0,022 0,026 0,031 0,036 0,040 0,043 0,050 0,061 0,066 0,070 5 0,75 x D 0,4 x D 0,5 x D – – – 48 – 80 60 – 100 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065 6 0,75 x D 0,4 x D 0,3 x D – – – 40 – 60 50 – 75 fz 0,006 0,010 0,013 0,016 0,020 0,023 0,027 0,030 0,032 0,037 0,046 0,049 0,052 1 0,75 x D 0,4 x D 0,5 x D 36 – 46 72 – 92 90 – 115 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081 M 2 0,75 x D 0,4 x D 0,5 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065 3 0,75 x D 0,4 x D 0,5 x D – – – 48 – 56 60 – 70 fz 0,006 0,010 0,013 0,016 0,020 0,023 0,027 0,030 0,032 0,037 0,046 0,049 0,052 1 0,75 x D 0,4 x D 0,5 x D 48 – 60 96 – 120 120 – 150 fz 0,011 0,017 0,023 0,029 0,035 0,041 0,048 0,053 0,058 0,066 0,081 0,086 0,091 K 2 0,75 x D 0,4 x D 0,5 x D – – – 88 – 112 110 – 140 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081 3 0,75 x D 0,4 x D 0,5 x D – – – 88 – 104 110 – 130 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065 1 0,75 x D 0,4 x D 0,3 x D – – – 40 – 72 50 – 90 fz 0,009 0,014 0,019 0,024 0,029 0,034 0,040 0,044 0,048 0,056 0,070 0,076 0,081 2 0,75 x D 0,4 x D 0,3 x D – – – 20 – 32 25 – 40 fz 0,005 0,008 0,010 0,013 0,016 0,018 0,021 0,023 0,026 0,030 0,037 0,040 0,043 S 3 0,75 x D 0,4 x D 0,3 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,028 0,032 0,035 0,039 0,045 0,056 0,060 0,065 4 0,75 x D 0,4 x D 0,5 x D – – – 40 – 48 50 – 60 fz 0,006 0,009 0,013 0,016 0,021 0,025 0,029 0,033 0,036 0,041 0,051 0,056 0,059 H 1 0,75 x D 0,4 x D 0,3 x D – – – 64 – 112 80 – 140 fz 0,008 0,013 0,017 0,022 0,026 0,031 0,036 0,040 0,043 0,050 0,061 0,066 0,070 K30F K30F-TICN K30F-DCF Side Milling (A) and Slotting (B) uncoated TiCN TiAlN Recommended feed per tooth (fz = mm/th) for side milling (A).For slotting (B), reduce fz by 20%. Cutting Cutting Cutting A B Speed — vc Speed — vc Speed — vc D1 — Diameter m/min m/min m/min Material Group ap ae ap min max min max min max mm 2,0 3,0 4,0 5,0 6,0 8,0 10,0 12,0 16,0 18,0 20,0 0 1,5 x D 0,3 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 1 1,5 x D 0,3 x D 0,5 x D 60 – 80 120 – 160 150 – 200 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 2 1,5 x D 0,3 x D 0,5 x D 56 – 76 112 – 152 140 – 190 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 P 3 1,5 x D 0,3 x D 0,5 x D 48 – 64 96 – 128 120 – 160 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 4 1,5 x D 0,3 x D 0,3 x D – – – 72 – 120 90 – 150 fz 0,008 0,013 0,017 0,022 0,026 0,036 0,043 0,050 0,061 0,066 0,070 5 1,5 x D 0,3 x D 0,5 x D – – – 48 – 80 60 – 100 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 6 1,5 x D 0,3 x D 0,3 x D – – – 40 – 60 50 – 75 fz 0,006 0,010 0,013 0,016 0,020 0,027 0,032 0,037 0,046 0,049 0,052 1 1,5 x D 0,3 x D 0,5 x D 36 – 46 72 – 92 90 – 115 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 M 2 1,5 x D 0,3 x D 0,5 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 3 1,5 x D 0,3 x D 0,5 x D – – – 48 – 56 60 – 70 fz 0,006 0,010 0,013 0,016 0,020 0,027 0,032 0,037 0,046 0,049 0,052 1 1,5 x D 0,3 x D 0,5 x D 48 – 60 96 – 120 120 – 150 fz 0,011 0,017 0,023 0,029 0,035 0,048 0,058 0,066 0,081 0,086 0,091 K 2 1,5 x D 0,3 x D 0,5 x D – – – 88 – 112 110 – 140 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 3 1,5 x D 0,3 x D 0,5 x D – – – 88 – 104 110 – 130 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 1 1,5 x D 0,3 x D 0,3 x D – – – 40 – 72 50 – 90 fz 0,009 0,014 0,019 0,024 0,029 0,040 0,048 0,056 0,070 0,076 0,081 2 1,5 x D 0,3 x D 0,3 x D – – – 20 – 32 25 – 40 fz 0,005 0,008 0,010 0,013 0,016 0,021 0,026 0,030 0,037 0,040 0,043 S 3 1,5 x D 0,3 x D 0,3 x D – – – 48 – 64 60 – 80 fz 0,008 0,011 0,015 0,019 0,024 0,032 0,039 0,045 0,056 0,060 0,065 4 1,5 x D 0,3 x D 0,5 x D – – – 40 – 48 50 – 60 fz 0,006 0,009 0,013 0,016 0,021 0,029 0,036 0,041 0,051 0,056 0,059 H 1 1,5 x D 0,3 x D 0,3 x D – – – 80 – 140 80 – 140 fz 0,008 0,013 0,017 0,022 0,026 0,036 0,043 0,050 0,061 0,066 0,070 NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machining centres, please adjust parameters accordingly on >12mm diameters. O104 widia.com
