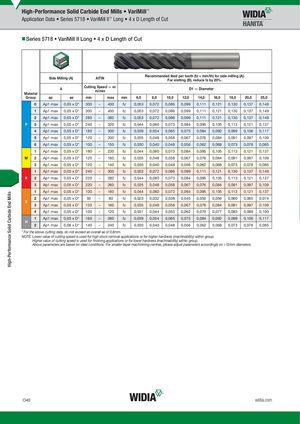

High-Performance Solid Carbide End Mills High-Performance Solid Carbide End Mills • VariMill™ Application Data • Series 5718 • VariMill II™ Long • 4 x D Length of Cut „Series 5718 • VariMill II Long • 4 x D Length of Cut Side Milling (A) AlTiN Recommended feed per tooth (fz = mm/th) for side milling (A).For slotting (B), reduce fz by 20%. A Cutting Speed — vcm/min D1 — Diameter Material Group ap ae min max mm 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 25,0 0 Ap1 max 0,05 x D* 300 – 400 fz 0,053 0,072 0,086 0,099 0,111 0,121 0,130 0,137 0,149 1 Ap1 max 0,05 x D* 300 – 400 fz 0,053 0,072 0,086 0,099 0,111 0,121 0,130 0,137 0,149 2 Ap1 max 0,05 x D* 280 – 380 fz 0,053 0,072 0,086 0,099 0,111 0,121 0,130 0,137 0,149 P 3 Ap1 max 0,05 x D* 240 – 320 fz 0,044 0,060 0,073 0,084 0,095 0,105 0,113 0,121 0,137 4 Ap1 max 0,05 x D* 180 – 300 fz 0,039 0,054 0,065 0,075 0,084 0,092 0,099 0,106 0,117 5 Ap1 max 0,05 x D* 120 – 200 fz 0,035 0,048 0,058 0,067 0,076 0,084 0,091 0,097 0,109 6 Ap1 max 0,05 x D* 100 – 150 fz 0,030 0,040 0,048 0,056 0,062 0,068 0,073 0,078 0,085 1 Ap1 max 0,05 x D* 180 – 230 fz 0,044 0,060 0,073 0,084 0,095 0,105 0,113 0,121 0,137 M 2 Ap1 max 0,05 x D* 120 – 160 fz 0,035 0,048 0,058 0,067 0,076 0,084 0,091 0,097 0,109 3 Ap1 max 0,05 x D* 120 – 140 fz 0,030 0,040 0,048 0,056 0,062 0,068 0,073 0,078 0,085 1 Ap1 max 0,05 x D* 240 – 300 fz 0,053 0,072 0,086 0,099 0,111 0,121 0,130 0,137 0,149 K 2 Ap1 max 0,05 x D* 220 – 280 fz 0,044 0,060 0,073 0,084 0,095 0,105 0,113 0,121 0,137 3 Ap1 max 0,05 x D* 220 – 260 fz 0,035 0,048 0,058 0,067 0,076 0,084 0,091 0,097 0,109 1 Ap1 max 0,05 x D* 100 – 180 fz 0,044 0,060 0,073 0,084 0,095 0,105 0,113 0,121 0,137 2 Ap1 max 0,05 x D* 50 – 80 fz 0,023 0,032 0,038 0,045 0,050 0,056 0,060 0,065 0,074 S 3 Ap1 max 0,05 x D* 120 – 160 fz 0,035 0,048 0,058 0,067 0,076 0,084 0,091 0,097 0,109 4 Ap1 max 0,05 x D* 100 – 120 fz 0,031 0,044 0,053 0,062 0,070 0,077 0,083 0,089 0,100 1 Ap1 max 0,05 x D* 160 – 280 fz 0,039 0,054 0,065 0,075 0,084 0,092 0,099 0,106 0,117 H 2 Ap1 max 0,06 x D* 140 – 240 fz 0,030 0,040 0,048 0,056 0,062 0,068 0,073 0,078 0,085 * For the above cutting data, do not exceed an overall ae of 0,8mm. NOTE: Lower value of cutting speed is used for high stock removal applications or for higher hardness (machinability) within group. Higher value of cutting speed is used for finishing applications or for lower hardness (machinability) within group. Above parameters are based on ideal conditions. For smaller taper machinining centres, please adjust parameters accordingly on >12mm diameters. O40 widia.com
