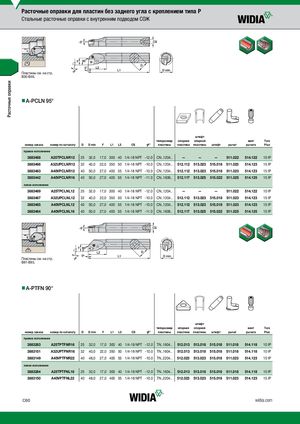

Каталог Widia токарный инструмент 2017 - страница 290

Расточные оправки Расточные оправки для пластин без заднего угла с креплением типа P Стальные расточные оправки с внутренним подводом СОЖ Пластины см. на стр. B30-В46. nnA-PCLN 95° штифт типоразмер опорная опорной винт Torx номер заказа номер по каталогу D D min F L1 L2 CS γF° пластины пластина пластины штифт рычаг рычага Plus правое исполнение 3883468 A25TPCLNR12 25 32,0 17,0 300 40 1/4-18 NPT -12.0 CN..1204.. — — — 511.022 514.122 10 IP 3883466 A32UPCLNR12 32 40,0 22,0 350 50 1/4-18 NPT -10.0 CN..1204.. 512.112 513.023 515.018 511.023 514.123 15 IP 3883463 A40VPCLNR12 40 50,0 27,0 400 55 1/4-18 NPT -10.0 CN..1204.. 512.112 513.023 515.018 511.023 514.123 15 IP 3883442 A40VPCLNR16 40 50,0 27,0 400 55 1/4-18 NPT -11.0 CN..1606.. 512.117 513.025 515.022 511.025 514.125 15 IP левое исполнение 3883469 A25TPCLNL12 25 32,0 17,0 300 40 1/4-18 NPT -12.0 CN..1204.. — — — 511.022 514.122 10 IP 3883467 A32UPCLNL12 32 40,0 22,0 350 50 1/4-18 NPT -10.0 CN..1204.. 512.112 513.023 515.018 511.023 514.123 15 IP 3883465 A40VPCLNL12 40 50,0 27,0 400 55 1/4-18 NPT -10.0 CN..1204.. 512.112 513.023 515.018 511.023 514.123 15 IP 3883464 A40VPCLNL16 40 50,0 27,0 400 55 1/4-18 NPT -11.0 CN..1606.. 512.117 513.025 515.022 511.025 514.125 15 IP Пластины см. на стр. B81-В93. nnA-PTFN 90° штифт типоразмер опорная опорной винт Torx номер заказа номер по каталогу D D min F L1 L2 CS γF° пластины пластина пластины штифт рычаг рычага Plus правое исполнение 3883263 A25TPTFNR16 25 32,0 17,0 300 40 1/4-18 NPT -12.0 TN..1604.. 512.013 513.018 515.018 511.018 514.118 10 IP 3883151 A32UPTFNR16 32 40,0 22,0 350 50 1/4-18 NPT -10.0 TN..1604.. 512.013 513.018 515.018 511.018 514.118 10 IP 3883149 A40VPTFNR22 40 48,0 27,0 400 55 1/4-18 NPT -10.0 TN..2204.. 512.023 513.023 515.018 511.023 514.123 15 IP левое исполнение 3883264 A25TPTFNL16 25 32,0 17,0 300 40 1/4-18 NPT -12.0 TN..1604.. 512.013 513.018 515.018 511.018 514.118 10 IP 3883150 A40VPTFNL22 40 48,0 27,0 400 55 1/4-18 NPT -10.0 TN..2204.. 512.023 513.023 515.018 511.023 514.123 15 IP C60 widia.com
