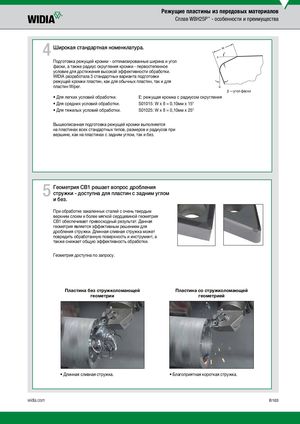

Каталог Widia токарный инструмент 2017 - страница 173

Режущие пластины из передовых материалов Сплав WBH25P™ - особенности и преимущества 4 Широкая стандартная номенклатура. W β Подготовка режущей кромки - оптимизированные ширина и угол фаски, а также радиус скругления кромки - первостепенное условие для достижения высокой эффективности обработки. WIDIA разработала 3 стандартных варианта подготовки режущей кромки пластин, как для обычных пластин, так и для пластин Wiper. α β —угол фаски • Для легких условий обработки. E: режущая кромка с радиусом скругления • Для средних условий обработки. S01015: W x ß = 0,10мм x 15° • Для тяжелых условий обработки. S01025: W x ß = 0,10мм x 25° Вышеописанная подготовка режущей кромки выполняется на пластинах всех стандартных типов, размеров и радиусов при вершине, как на пластинах с задним углом, так и без. 5 Геометрия CB1 решает вопрос дробления стружки - доступна для пластин с задним углом и без. При обработке закаленных сталей с очень твердым верхним слоем и более мягкой сердцевиной геометрия CB1 обеспечивает превосходный результат. Данная геометрия является эффективным решением для дробления стружки. Длинная сливная стружка может повредить обработанную поверхность и инструмент, а также снижает общую эффективность обработки. Геометрия доступна по запросу. Пластина без стружколомающей Пластина со стружколомающей геометрии геометрией • Д линная сливная стружка. • Б лагоприятная короткая стружка. widia.com B163
