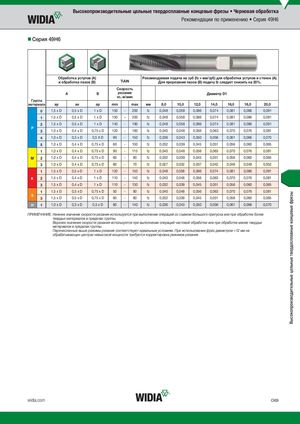

Каталог Widia монолитный инструмент 2017 - страница 95

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Рекомендации по применению • Серия 49H6 „Серия 49H6 Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) TiAlN Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость A B резания Диаметр D1 vc, м/мин Группа материала ap ae ap min max мм 8,0 10,0 12,0 14,0 16,0 18,0 20,0 0 1,5 x D 0,5 x D 1xD 150 - 200 fz 0,048 0,058 0,066 0,074 0,081 0,086 0,091 1 1,5 x D 0,5 x D 1xD 150 – 200 fz 0,048 0,058 0,066 0,074 0,081 0,086 0,091 2 1,5 x D 0,5 x D 1xD 140 - 190 fz 0,048 0,058 0,066 0,074 0,081 0,086 0,091 P 3 1,0 x D 0,4 x D 0,75 x D 120 - 160 fz 0,040 0,048 0,056 0,063 0,070 0,076 0,081 4 1,0 x D 0,3 x D 0,5 X D 90 - 150 fz 0,036 0,043 0,050 0,056 0,061 0,066 0,070 5 1,0 x D 0,4 x D 0,75 x D 60 - 100 fz 0,032 0,039 0,045 0,051 0,056 0,060 0,065 1 1,0 x D 0,4 x D 0,75 x D 90 - 115 fz 0,040 0,048 0,056 0,063 0,070 0,076 0,081 M 2 1,0 x D 0,4 x D 0,75 x D 60 - 80 fz 0,032 0,039 0,045 0,051 0,056 0,060 0,065 3 1,0 x D 0,4 x D 0,75 x D 60 - 70 fz 0,027 0,032 0,037 0,042 0,046 0,049 0,052 1 1,5 x D 0,5 x D 1xD 120 - 150 fz 0,048 0,058 0,066 0,074 0,081 0,086 0,091 K 2 1,5 x D 0,4 x D 1xD 110 - 140 fz 0,040 0,048 0,056 0,063 0,070 0,076 0,081 3 1,5 x D 0,4 x D 1xD 110 - 130 fz 0,032 0,039 0,045 0,051 0,056 0,060 0,065 1 1,5 x D 0,5 x D 0,75 x D 50 - 90 fz 0,040 0,048 0,056 0,063 0,070 0,076 0,081 S 3 1,5 x D 0,5 x D 0,75 x D 60 - 80 fz 0,032 0,039 0,045 0,051 0,056 0,060 0,065 H 1 1,0 x D 0,3 x D 0,5 x D 80 - 140 fz 0,036 0,043 0,050 0,056 0,061 0,066 0,070 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. widia.com O69
