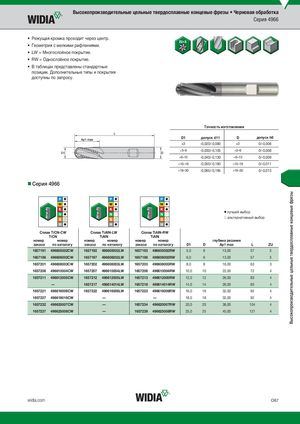

Каталог Widia монолитный инструмент 2017 - страница 93

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Серия 4966 • Режущая кромка проходит через центр. • Геометрия с мелкими рифлениями. • LW = Многослойное покрытие. • RW = Однослойное покрытие. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск d11 D допуск h6 )3 -0,020/-0,080 )3 0/-0,006 >3–6 -0,030/-0,105 >3–6 0/-0,008 >6–10 -0,040/-0,130 >6–10 0/-0,009 >10–18 -0,050/-0,160 >10–18 0/-0,011 >18–30 -0,065/-0,195 >18–30 0/-0,013 „Серия 4966 ⅷ лучший выбор ࠗ альтернативный выбор СплTаIвCNTi-CCNW-CW СплTаiвAlTNiA-LlNW-LW СплTаiвAlTNiA-RlNW-RW TiCN TiAlN TiAlN номер номер номер номер номер номер глубина резания заказа по каталогу заказа по каталогу заказа по каталогу D1 D Ap1 max L ZU 1657191 496605002CW 1657192 496605002LW 1657193 496605002RW 5,0 6 13,00 57 3 1657196 496606002CW 1657197 496606002LW 1657198 496606002RW 6,0 6 13,00 57 3 1657201 496608003CW 1657202 496608003LW 1657203 496608003RW 8,0 8 16,00 63 3 1657206 496610004CW 1657207 496610004LW 1657208 496610004RW 10,0 10 22,00 72 4 1657211 496612005CW 1657212 496612005LW 1657213 496612005RW 12,0 12 26,00 83 4 — 1657217 496614014LW 1657218 496614014RW 14,0 14 26,00 83 4 1657221 496616006CW 1657222 496616006LW 1657223 496616006RW 16,0 16 32,00 92 4 1657227 496618018CW — — 18,0 18 32,00 92 4 1657232 496620007CW — 1657234 496620007RW 20,0 20 38,00 104 4 1657237 496625008CW — 1657239 496625008RW 25,0 25 45,00 121 4 widia.com O67
