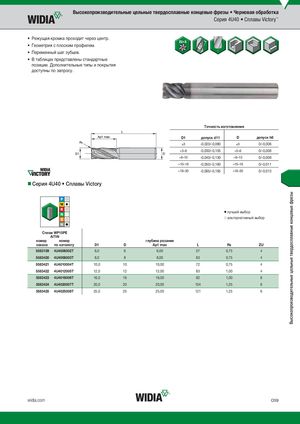

Каталог Widia монолитный инструмент 2017 - страница 85

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • Черновая обработка Серия 4U40 • Сплавы Victory™ • Режущая кромка проходит через центр. • Геометрия с плоским профилем. • Переменный шаг зубьев. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны no запросу. Tочность изготовления D1 допуск d11 D допуск h6 )3 -0,020/-0,080 )3 0/-0,006 >3–6 -0,030/-0,105 >3–6 0/-0,008 >6–10 -0,040/-0,130 >6–10 0/-0,009 >10–18 -0,050/-0,160 >10–18 0/-0,011 >18–30 -0,065/-0,195 >18–30 0/-0,013 „Серия 4U40 • Сплавы Victory ⅷ лучший выбор ࠗ альтернативный выбор CплWавP1W5PP1E5PE AlTiN номер номер глубина резания заказа по каталогу D1 D Ap1 max L R¡ ZU 5583159 4U4006002T 6,0 6 6,00 57 0,75 4 5583420 4U4008003T 8,0 8 8,00 63 0,75 4 5583421 4U4010004T 10,0 10 10,00 72 0,75 4 5583422 4U4012005T 12,0 12 12,00 83 1,00 4 5583423 4U4016006T 16,0 16 16,00 92 1,00 6 5583424 4U4020007T 20,0 20 20,00 104 1,25 6 5583425 4U4025008T 25,0 25 25,00 121 1,25 6 widia.com O59
