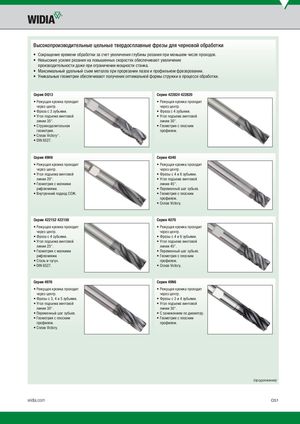

Каталог Widia монолитный инструмент 2017 - страница 77

Высокопроизводительные цельные твердосплавные фрезы для черновой обработки • Сокращение времени обработки за счет увеличения глубины резания при меньшем числе проходов. • Невысокие усилия резания на повышенных скоростях обеспечивают увеличение производительности даже при ограничении мощности станка. • Максимальный удельный съем металла при прорезании пазов и профильном фрезеровании. • Уникальные геометрии обеспечивают получение оптимальной формы стружки в процессе обработки. Серия DQ13 Серии 422824 422820 • Режущая кромка проходит • Режущая кромка проходит через центр. через центр. • Фреза с 3 зубьями. • Фреза с 4 зубьями. • Угол подъема винтовой • Угол подъема винтовой линии 35°. линии 30°. • Стружкоделительная • Геометрия с плоским геометрия. профилем. • Сплав Victory™. • DIN 6527. Серия 49H6 Серия 4U40 • Режущая кромка проходит • Режущая кромка проходит через центр. через центр. • Угол подъема винтовой • Фрезы с 4 и 6 зубьями. линии 20°. • Угол подъема винтовой • Геометрия с мелкими линии 45°. рифлениями. • Переменный шаг зубьев. • Внутренний подвод СОЖ. • Геометрия с плоским профилем. • Сплав Victory. Серии 422152 422150 Серия 4U70 • Режущая кромка проходит • Режущая кромка проходит через центр. через центр. • Фреза с 4 зубьями. • Фрезы с 4 и 6 зубьями. • Угол подъема винтовой • Угол подъема винтовой линии 25°. линии 45°. • Геометрия с мелкими • Переменный шаг зубьев. рифлениями. • Геометрия с плоским • Сталь и чугун. профилем. • DIN 6527. • Сплав Victory. Серия 4976 Серия 49N6 • Режущая кромка проходит • Режущая кромка проходит через центр. через центр. • Фрезы с 3, 4 и 5 зубьями. • Фрезы с 3 и 4 зубьями. • Угол подъема винтовой • Угол подъема винтовой линии 30°. линии 30°. • Переменный шаг зубьев. • С занижением по диаметру. • Геометрия с плоским • Геометрия с плоским профилем. профилем. • Сплав Victory. (продолжение) widia.com O51
