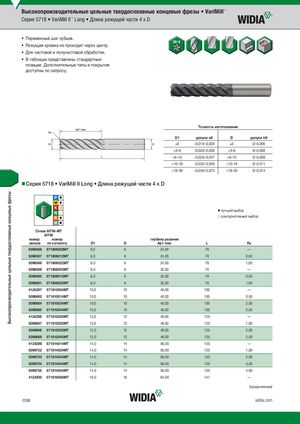

Каталог Widia монолитный инструмент 2017 - страница 64

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Серия 5718 • VariMill II™ Long • Длина режущей части 4 x D • Переменный шаг зубьев. • Режущая кромка не проходит через центр. • Для чистовой и получистовой обработки. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Tочность изготовления D1 допуск e8 D допуск h6 )3 -0,014/-0,028 )3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 „Серия 5718 • VariMill II Long • Длина режущей части 4 x D ⅷ лучший выбор ࠗ альтернативный выбор СплAаlвTiANl-TMiNT-MT AlTiN номер номер глубина резания заказа по каталогу D1 D Ap1 max L R¡ 5096566 571806002MT 6,0 6 24,00 76 — 5096567 571806012MT 6,0 6 24,00 76 0,50 5096568 571806022MT 6,0 6 24,00 76 1,00 5096569 571808003MT 8,0 8 32,00 76 — 5096660 571808013MT 8,0 8 32,00 76 0,50 5096661 571808023MT 8,0 8 32,00 76 1,00 4124297 571810004MT 10,0 10 40,00 100 — 5096662 571810014MT 10,0 10 40,00 100 0,50 5096664 571810034MT 10,0 10 40,00 100 2,00 5096665 571810044MT 10,0 10 40,00 100 2,50 4124298 571812005MT 12,0 12 48,00 125 — 5096667 571812025MT 12,0 12 48,00 125 1,00 5096668 571812035MT 12,0 12 48,00 125 2,00 5096669 571812045MT 12,0 12 48,00 125 2,50 4124299 571814014MT 14,0 14 56,00 120 — 5096752 571814024MT 14,0 14 56,00 120 1,00 5096753 571814034MT 14,0 14 56,00 120 2,00 5096754 571814044MT 14,0 14 56,00 120 3,00 5096755 571814054MT 14,0 14 56,00 120 4,00 4124300 571816006MT 16,0 16 64,00 141 — (продолжение) O38 widia.com
