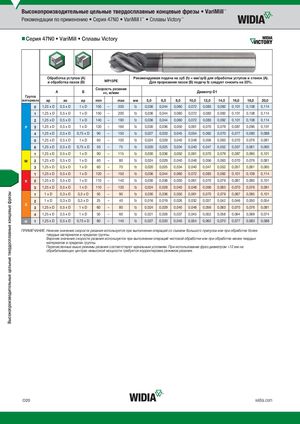

Каталог Widia монолитный инструмент 2017 - страница 46

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Рекомендации по применению • Серия 47N0 • VariMill I™ • Сплавы Victory™ „Серия 47N0 • VariMill • Сплавы Victory Обработка уступов (A) Рекомендуемая подача на зуб (fz = мм/зуб) для обработки уступов и стенок (A). и обработка пазов (B) WP15PE Для прорезания пазов (B) подачу fz следует снизить на 20%. Скорость резания A B vc, м/мин Диаметр D1 Группа материала ap ae ap min max мм 5,0 6,0 8,0 10,0 12,0 14,0 16,0 18,0 20,0 0 1,25 x D 0,5 x D 1xD 150 – 200 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 1 1,25 x D 0,5 x D 1xD 150 – 200 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 2 1,25 x D 0,5 x D 1xD 140 – 190 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 P 3 1,25 x D 0,5 x D 1xD 120 – 160 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 4 1,25 x D 0,5 x D 0,75 x D 90 – 150 fz 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 5 1,25 x D 0,5 x D 1xD 60 – 100 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 6 1,25 x D 0,5 x D 0,75 x D 50 – 75 fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 1 1,25 x D 0,5 x D 1xD 90 – 115 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 M 2 1,25 x D 0,5 x D 1xD 60 – 80 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 3 1,25 x D 0,5 x D 1xD 60 – 70 fz 0,020 0,025 0,034 0,040 0,047 0,052 0,057 0,061 0,065 1 1,25 x D 0,5 x D 1xD 120 – 150 fz 0,036 0,044 0,060 0,072 0,083 0,092 0,101 0,108 0,114 K 2 1,25 x D 0,5 x D 1xD 110 – 140 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 3 1,25 x D 0,5 x D 1xD 110 – 130 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 1 1xD 0,3 x D 0,3 x D 50 – 90 fz 0,030 0,036 0,050 0,061 0,070 0,079 0,087 0,095 0,101 2 1xD 0,3 x D 0,3 x D 25 – 40 fz 0,016 0,019 0,026 0,032 0,037 0,042 0,046 0,050 0,054 S 3 1,25 x D 0,5 x D 1xD 60 – 80 fz 0,024 0,029 0,040 0,048 0,056 0,063 0,070 0,076 0,081 4 1,25 x D 0,5 x D 1xD 50 – 60 fz 0,021 0,026 0,037 0,045 0,052 0,058 0,064 0,069 0,074 H 1 1,25 x D 0,5 x D 0,75 x D 80 – 140 fz 0,027 0,033 0,045 0,054 0,062 0,070 0,077 0,083 0,088 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Перечисленные выше режимы резания соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. O20 widia.com
