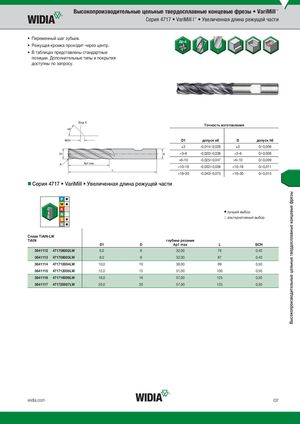

Каталог Widia монолитный инструмент 2017 - страница 33

Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы • VariMill™ Серия 4717 • VariMill I™ • Увеличенная длина режущей части • Переменный шаг зубьев. • Режущая кромка проходит через центр. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по запросу. Вид Х Tочность изготовления D1 допуск e8 D допуск h6 )3 -0,014/-0,028 )3 0/-0,006 >3–6 -0,020/-0,038 >3–6 0/-0,008 >6–10 -0,025/-0,047 >6–10 0/-0,009 >10–18 -0,032/-0,059 >10–18 0/-0,011 >18–30 -0,040/-0,073 >18–30 0/-0,013 „Серия 4717 • VariMill • Увеличенная длина режущей части ⅷ лучший выбор ࠗ альтернативный выбор TiAlN-LW Сплав TiAlN-LW TiAlN глубина резания D1 D Ap1 max L BCH 3641112 471706002LW 6,0 6 32,00 76 0,40 3641113 471708003LW 8,0 8 32,00 87 0,40 3641114 471710004LW 10,0 10 38,00 89 0,50 3641115 471712005LW 12,0 12 51,00 100 0,50 3641116 471716006LW 16,0 16 57,00 125 0,50 3641117 471720007LW 20,0 20 57,00 125 0,50 widia.com O7
